IP-Aufzug-notrufsystem
Ein Mikrofon macht Menschenleben sicherer
Mit Stichtag 1. Januar 2021 traten europaweit mit der Norm EN 81/28 neue Sicherheitsregeln für Notrufsysteme in Aufzügen in Kraft – dies gilt auch in explosionsgefährdeten Bereichen. Personen- und Lastenaufzüge müssen bis zu diesem Zeitpunkt mit einem Zwei-Wege-Kommunikationssystem ausgerüstet sein, um eine Telefonverbindung zu einer 24/7 erreichbaren Notrufzentrale zu garantieren.
Was bedeutet das konkret für die Betreiber von Aufzugsanlagen? Wie können Aufzugnotrufsysteme auch im explosionsgefährdeten Bereich eingesetzt oder nachgerüstet werden? Genau mit dieser Frage beschäftigten sich der Explosionsschutz-Experte R. STAHL und NetCom, marktführender Hersteller und Systemintegrator im Bereich der Leitstellen- und Sicherheits-Managementsysteme.
Ziel war die Entwicklung eines explosionssicheren, IP-basierten Aufzugnotrufsystems, das ATEX-baumustergeprüft ist und in Ex-Bereichen der Zonen 1/21 und 2/22 eingesetzt werden kann. Dazu wurde eine Sonderlösung benötigt. Auf der Suche nach dem besten Partner, wandte sich NetCom an R. STAHL mit seiner enormen Erfahrung und Expertise im Ex-Bereich. So wurde die NetCom-eigene Übertragungseinrichtung mit bewährten Komponenten von R. STAHL kombiniert.
Eine Herausforderung bildete das Mikrofon des Systems, über das eine direkte Sprechverbindung zu einer ständig besetzten Leitstelle ermöglicht wird. Und hier nimmt die Erfolgsstory des gemeinsamen Projektes von NetCom und R. STAHL ihren Lauf.
Das Ergebnis: Gemeinsam entwickelten die beiden Unternehmen das neue Aufzugnotrufsystem NetCom LIFT IPex , das ein spezielles eigensicheres Mikrofon enthält – für höchste Sicherheit im Ex-Bereich.
Hier findet man Gehör – mit Sicherheit!
In industriellen Bereichen bestehen oft schlechte Luftverhältnisse, hohe Temperaturen sowie ein hoher Lärmpegel durch Anlagen und Maschinensysteme. Eine Notrufübertragung muss daher gewährleisten, dass man auch in jeder kritischen Umgebung im wahrsten Sinne „Gehör“ findet. Ein funktionierendes Mikrofon mit bester Qualität hat in diesem Umfeld daher eine enorme Bedeutung, um eine Sprechverbindung zu einer Notrufzentrale herzustellen. Nichts ist schlimmer und auch beängstigender für Menschen in Gefahrensituationen, als wenn die Leitstelle zwar erreichbar ist, man aber nicht gehört wird.

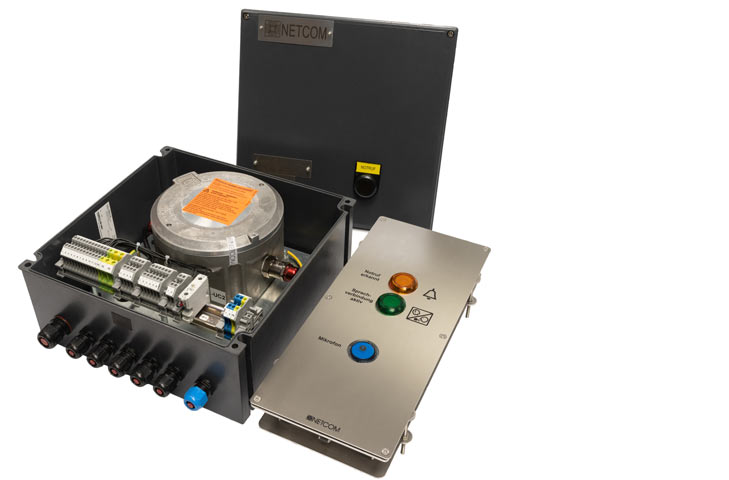

Das Ergebnis der Kooperation von NetCom und R. STAHL zielte genau hierauf ab: Das Resultat ist ein Ex i-Mikrofon von R. STAHL, das sich als einfaches elektrisches Betriebsmittel in kompakter Ausführung für den Einsatz in Zone 1, 2, 21, 22 eignet. Es nimmt Sprache optimal auf und wird über eine Sicherheitsbarriere eigensicher betrieben. Die Sicherheitsbarriere sitzt in einem Ex d-Gehäuse, das wiederum in einem Ex e-Gehäuse verbaut ist. Dort ist auch der Notruf-Taster eingebaut.
Übertragung der nächsten Generation - auch in Ex-Bereichen
Als Spezialist für Übertragungseinrichtungen bietet NetCom vielfältige Übertragungswege an: so können Ethernet, Mobilfunk (LTE/LTE-M/5G), Standardfestverbindung (SHDSL), ADSL/VDSL und Lichtwellenleiter (LWL) miteinander kombiniert und auf individuelle Kundenbedürfnisse zugeschnitten werden. Single- oder Dual-Path-Lösungen lassen sich ebenfalls in unterschiedlichen Varianten mit verschiedenen Übertragungswegen abbilden.
Für Industriebetriebe bedeutet dies, dass bestehende Anlagen ohne aufwändige Baumaßnahmen modernisiert werden können, indem beispielsweise ein existierendes Kupfernetz auf eine digitale Übertragungstechnik umgerüstet wird. Dies bietet ein immenses Potenzial an Zeit- und Kostenersparnis. Zugleich profitieren die Industriebetriebe von Skalierungseffekten, denn auch Neuanlagen lassen sich in das NetCom-System integrieren.
Die Grundlage von NetCom LIFT IPex bilden die Next Generation Network (NGN) IP-Übertragungseinrichtungen für den explosionsgefährdeten Bereich. Die Aufschaltung des Systems erfolgt dabei nach DIN EN 50136 auf eine nach DIN EN 50518 zertifizierte NetCom-Alarmempfangsstelle. Die Informationssicherheit (Verschlüsselung) garantiert das eingesetzte VDS SecurIP-Protokoll.
IP-Technologie als großer Sicherheitsvorteil
Der verwendeten IP-Technologie kommt in dem System eine Schlüsselfunktion zu: Bestehende analoge Aufzugnotrufsysteme werden oft erst durch das Ausbleiben eines 72-stündigen Routinerückrufs aus der Aufzugskabine zur Leitstelle als gestört identifiziert und erst danach Maßnahmen eingeleitet. Hierdurch entstehen immer wieder lebensbedrohliche Situationen für in der Aufzugskabine eingeschlossene Personen.
Dank der IP-Technologie werden die Aufzugnotrufsysteme permanent überwacht, eventuelle Ausfälle werden unmittelbar registriert. Die Alarmempfangsstelle erhält die Meldungen umgehend und kann Störgungsbehebungsmaßnahmen sofort einleiten. Ein Funktionsausfall der Anlage, der bei einer üblichen dreitägigen Routineüberprüfung erst spät bemerkt werden würde, wird somit ausgeschlossen.
Das Mikrofon im Mittelpunkt

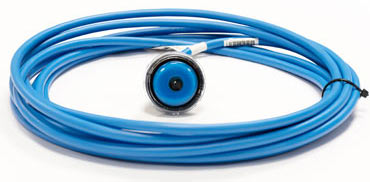

Im Mittelpunkt der gemeinsamen Entwicklung der Partner stand das eigensichere Mikrofon. Das Electret Mikrofon (Verifikation Simple Apparatus) ist in eine modifizierte Anzeigelampe von R. STAHL eingebaut und wird dort über ein passgenaues Bohrloch eingesetzt. Anschließend wird das Mikrofon mit einem speziellen Epoxidharz eingeschlossen/versiegelt. Das entwickelte Mikrofon besitzt die Zündschutzart Eigensicherheit Ex i. Es wird mit einer Zwei-Kanal-Sicherheitsbarriere von R. STAHL eigensicher betrieben. Das Control Panel sowie Lautsprecher, Notruf-Taster und Piktogrammanzeige sind in Zündschutzart erhöhte Sicherheit Ex e bzw. Schutz durch Gehäuse Ex t ausgeführt.
Das NetCom LIFT IPex -Aufzugnotrufsystem besitzt damit eine Zulassung für die Ex-Bereiche der Zonen 1 und 2 EPL Gb sowie der Zonen 21 und 22 EPL Db. Das Gesamtsystem wurde nach ATEX-Richtlinie 2014/34/EU baumustergeprüft und entspricht der Normenreihe DIN EN 81 Aufzugsrichtlinien.
Anschluss bis in den explosionsgefährdeten Bereich
Im sicheren Bereich des Aufzugsmaschinenraums besteht das System aus einer speziellen, von NetCom-entwickelten Übertragungseinrichtung. Die ex-geschützten Komponenten und Betriebsmittel im Ex-Bereich, wie das Control Panel, die Lautsprechereinheit und die Informations-Piktogrammanzeige werden durch R. STAHL bereitgestellt.
Ein durchgängiges Sicherheitssystem bis in den explosionsgefährdeten Bereich bedarf weiterer Maßnahmen. Durch Kombination der Zündschutzarten Ex d (druckfeste Kapselung), Ex e (erhöhte Sicherheit) und Ex i (Eigensicherheit) konnte das Notrufsystem vollständig explosionsgeschützt ausgeführt werden.
Das Ergebnis: Höchste Sicherheit im Notfall – und davor
Wie R. STAHL setzt auch NetCom auf höchste Zuverlässigkeit und Sicherheit von Menschen und Anlagen. Wenn solche Partner ein Projekt zusammen erfolgreich zu Ende bringen, ist ein Höchststandard zu erwarten. So bietet das explosionsgeschützte IP-Aufzugnotrufsystem NetCom LIFT IPex den bestmöglichsten Sicherheitsstandard bis in den explosionsgefährdeten Bereich.
Die Vorteile im Überblick:
- Klare Verständigung bei größtmöglicher Lautstärke.
- Höchste Sicherheit durch permanente Verbindungsüberwachung zur Alarmempfangsstelle.
- Ausfälle werden sofort registriert und Maßnahmen eingeleitet.
- Kontinuierliche Überwachung der angeschlossenen Sprechstellen und Notrufmelder.
- Überwachung gegen unbefugte Manipulation des kompletten Systems.
- Zeit- und Kostenersparnis durch einfache Montage.
- Zertifiziert nach DIN EN 50136 und DIN EN 50518.
- Sichere Verschlüsselung der Informationen nach VDS SecurIP-Protokoll.
- Zugelassen für Ex-Bereiche der Zonen 1 und 2 EPL Gb sowie Zone 21 und 22 EPL Db.
- Baumustergeprüft nach ATEX-Richtline 2014/34/EU.
Die IP-basierte Aufzugnotruftechnologie bietet zudem neue Möglichkeiten, wie:
- Die sofortige Registrierung von Ausfällen durch Permanentüberwachung.
- Das dadurch mögliche vorbeugende Einleiten von Entstörungs-Maßnahmen.
- Die Bereitstellung von Anlagenbetriebsdaten zur Erhöhung der Verfügbarkeit der Aufzugsanlage.
Bekannte Industriedienstleister setzen die neue NetCom-Technologie mit dem R. STAHL-Mikrofon bereits erfolgreich ein – für eine immer gute und sichere Verbindung, die Menschenleben retten kann.
