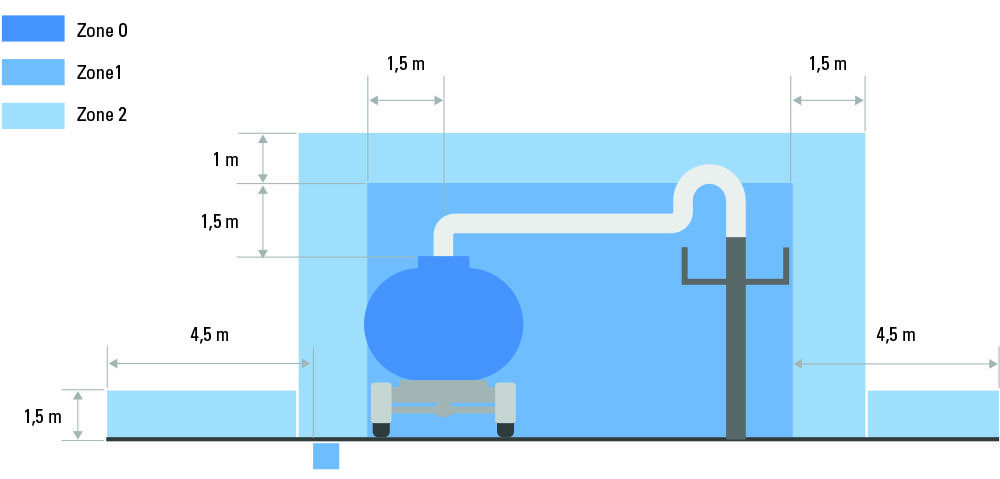

Zündschutzart nach IEC, EN und UL | Grundprinzip | Hauptanwendung |
Allgemeine Anforderungen IEC 60079-0 EN 60079-0 UL 60079-0 | In dieser Norm sind die allgemeinen Anforderungen für explosionsgeschützte elektrische Geräte festgelegt. Auch die Gerätekennzeichnung ist in dieser Norm beschrieben. | |
Druckfeste Kapselung „d“ IEC 60079-1 EN 60079-1 UL 60079-1 | Teile, die eine explosionsfähige Atmosphäre zünden können, sind in ein Gehäuse eingeschlossen, das bei der Explosion eines explosionsfähigen Gemisches im Innern deren Druck aushält und eine Übertragung der Explosion auf die das Gehäuse umgebende Atmosphäre verhindert. | Schaltgeräte und Schaltanlagen, Befehls-und Anzeigegeräte, Steuerungen, Motoren, Transformatoren, Heizgeräte, Leuchten da = Einsatz in Zone 0, 1, 2 db = Einsatz in Zone 1, 2 dc = Einsatz in Zone 2 |
Überdruckkapselung „p“ IEC 60079-2 EN 60079-2 UL 60079-2 | Die Bildung einer explosionsfähigen Atmosphäre im Inneren eines Gehäuses wird dadurch verhindert, dass durch ein Zündschutzgas ein innerer Überdruck gegenüber der umgebenden Atmosphäre aufrechterhalten wird und dass, wenn notwendig, das Innere des Gehäuses ständig so mit Zündschutzgas versorgt wird, dass die Verdünnung brennbarer Gemische erreicht wird. | Schalt- und Steuerschränke, Analysegeräte, große Motoren pxb = Einsatz in Zone 1, 2 bzw. Zone 21, 22 pyb = Einsatz in Zone 1, 2 bzw. Zone 21, 22 pzc = Einsatz in Zone 2 bzw. Zone 22 |
Sandkapselung „q“ IEC 60079-5 EN 60079-5 UL 60079-5 | Durch Füllung des Gehäuses eines elektrischen Betriebsmittels mit einem feinkörnigen Füllgut wird erreicht, dass bei bestimmungsgemäßem Gebrauch ein in seinem Gehäuse entstehender Lichtbogen eine das Gehäuse umgebende explosionsfähige Atmosphäre nicht zündet. Es darf weder eine Zündung durch Flammen noch eine Zündung durch erhöhte Temperaturen an der Gehäuse-oberfläche erfolgen. | Sensoren, elektronische Vorschaltgeräte, Transmitter q = Einsatz in Zone 1, 2 |
Ölkapselung „o“ IEC 60079-6 EN 60079-6 UL 60079-6 | Elektrische Betriebsmittel oder Teile von elektrischen Betriebsmitteln sind derart in eine Schutzflüssigkeit (z.B. Öl) eingetaucht, dass eine explosionsfähige Atmosphäre über der Oberfläche oder außerhalb der Kapselung nicht gezündet werden kann. | Transformatoren, Anlasswiderstände o = Einsatz in Zone 1, 2 |
Erhöhte Sicherheit „e“ IEC 60079-7 EN 60079-7 UL 60079-7 | Hier sind zusätzliche Maßnahmen getroffen, um mit einem erhöhten Grad an Sicherheit die Möglichkeit unzulässig hoher Temperaturen und das Entstehen von Funken und Lichtbögen im Innern oder an äußeren Teilen elektrischer Betriebsmittel, bei denen diese im normalen Betrieb nicht auftreten, zu verhindern. | Klemmen und Anschlusskästen, Steuerkästen zum Einbau von Ex-Bauteilen (die in einer anderen Zündschutzart geschützt sind), Käfigläufermotoren, Leuchten eb = Einsatz in Zone 1, 2 ec = Einsatz in Zone 2 |
Eigensicherheit „i“ IEC 60079-11 EN 60079-11 UL 60079-11 | Die im explosionsgefährdeten Bereich eingesetzten Betriebsmittel enthalten nur eigensichere Stromkreise. Ein Stromkreis ist eigensicher, wenn kein Funke und kein thermischer Effekt, die unter festgelegten Prüfungsbedingungen (welche den normalen Betrieb und bestimmte Fehlerbedingungen umfassen) auftreten, die Zündung einer bestimmten explosions-fähigen Atmosphäre verursachen kann. | Mess- und Regeltechnik, Feldbus-technik, Sensoren, Aktoren ia = Einsatz in Zone 0, 1, 2 bzw. Zone 20, 21, 22 ib = Einsatz in Zone 1, 2 bzw. Zone 21, 22 ic = Einsatz in Zone 2 bzw. Zone 22 [Ex ib] = zugehöriges elektrisches Betriebsmittel – Installation im sicheren Bereich |
Zündschutzart „n“ IEC 60079-15 EN 60079-15 UL 60079-15 | Elektrische Betriebsmittel sind nicht in der Lage, eine umgebende explosionsfähige Atmosphäre zu zünden (im Normalbetrieb und unter definierten anormalen Betriebsbedingungen). | Alle elektrischen Betriebsmittel für Zone 2 nA = nichtfunkende Betriebsmittel nC = Einrichtungen und Bauteile nR = schwadensichere Gehäuse |
Vergusskapselung „m“ IEC 60079-18 EN 60079-18 UL 60079-18 | Teile, die eine explosionsfähige Atmosphäre zünden können, werden so in Vergussmasse eingebettet, dass die explosionsfähige Atmosphäre nicht gezündet werden kann. | ma = Einsatz in Zone 0, 1, 2 bzw. Zone 20, 21, 22 mb = Einsatz in Zone 1, 2 bzw. Zone 21, 22 mc = Einsatz in Zone 2 bzw. Zone 22 |
IEC 60079-25 EN 60079-25 UL 60079-25 | Beurteilung der Eigensicherheit für definierte Systeme (Geräte und Kabel). | Eigensichere Systeme |
Optische Strahlung „op“ IEC 60079-28 EN 60079-28 UL 60079-28 | Durch geeignete Maßnahmen wird vermieden, dass eine optische Strahlung eine explosionsfähige Atmosphäre entzündet. | Lichtwellenleiter/Einsatz in gas-explosionsgefährdeten Bereichen Es gibt drei verschiedene Methoden: Ex op is = inhärent sichere optische Strahlung Ex op pr = geschützte optische Strahlung Ex op sh = optische Strahlung mit Verriegelung |
Schutz durch Gehäuse „t“ IEC 60079-31 EN 60079-31 UL 60079-31 | Durch die Dichtheit der Gehäuse wird das Eindringen von Staub verhindert oder auf ein ungefährliches Maß eingeschränkt. Somit können zündfähige Betriebsmittel in das Gehäuse eingebaut werden. Die Temperatur am Gehäuse darf die umgebende Atmosphäre nicht entzünden. | Schaltgeräte und Schaltanlagen, Steuer-, Anschluss- und Klemmenkästen, Motoren, Leuchten ta = Einsatz in Zone 20, 21, 22 tb = Einsatz in Zone 21, 22 tc = Einsatz in Zone 22 |
