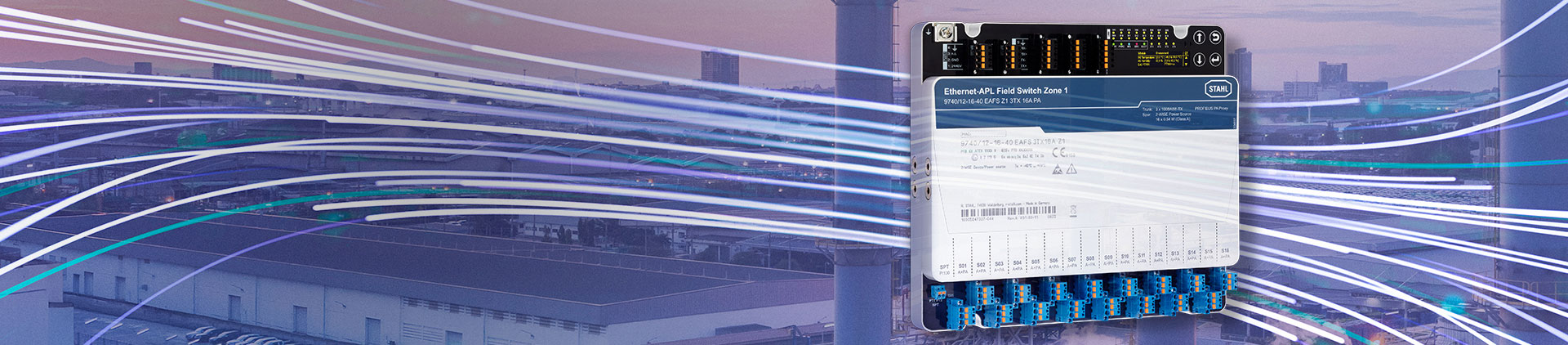

Ethernet-APL Field Switch für Zone 1- und Zone 2-Installationen
Ethernet-APL (Ethernet Advanced Physical Layer) ist die neue 2-Draht-Lösung für Ethernet in der Prozessindustrie. Damit kommt schnelles Ethernet bis in die Feldebene und in explosionsgefährdete Bereiche. Nur so kann die durchgängige Digitalisierung von Prozessanlagen Realität werden.
Kernkomponente für die Installation von Ethernet-APL Systemen ist der Ethernet-APL Field Switch. Der Field Switch vereint die zwei Basisfunktionen: „Ethernet Switch“ und „Ex i Trennstufe“. Für den Einsatz in der rauen Umgebung der Prozessindustrie sind die Field Switches entsprechend robust und langlebig ausgelegt und können, je nach Ausführung, in Ex-Bereichen der Zone 1 oder Zone 2 installiert werden.
100BASE-TX Ethernet
2 x RJ45 (Zone 2) 3 x Ex e Klemmen (Zone 1)
100BASE-FX Ethernet
Option: 2 x SFP (Zone 2)
Redundante Versorgung
weiter Bereich 19,2-57,6 V DC
Lokale Diagnosen
umfangreiche Diagnoseinformationen mit OLED-Display
Integrierte Feuchtemessung
Messung der Luftfeuchtigkeit im Feldgehäuse
Feldtaugliche Bauform
kompakt, robustes Aluminiumgehäuse
Verschiedene Port-Profile
12 x Profil A und 4 x Profil A + B oder 16 x Profil A
Externe Temperaturmessung
Ex i, Pt100 in 2-Leiter-Schaltung
16 Ex ia Ports 2-WISE/FISCO
für Ethernet-APL Geräte und für PROFIBUS PA Geräte
Der Field Switch – Ihr Diagnosezentrum im Netzwerk
Mit den Ethernet-APL Field Switches stehen automatisch umfangreiche Diagnosemöglichkeiten sowohl für die Kommunikation als auch das Physical Layer der Installation zur Verfügung:
- Überwachung der Netzwerk-Qualität über Signal Noise Ratio (SNR), Analyse je Port.
- Detektion von Kabelfehlern und genaue Positionsangabe mittels Time Domain Reflectometry (TDR-Analyse) je APL-Port.
- Meldung von Schirmschlüssen (Unbalance Detection).
- NE107-konforme Alarmmeldungen (aktuell, Historie).
- Detaillierter Port-Status (Link, Versorgungsstrom, Kurzschluss, Kabelbruch).
- Frame- und Failure-Zählung, verlorene Frames (pro Port).
- LLDP-Informationen, MAC-Adresstabelle, CPU-Auslastung, Netzwerklast.
- Integrierte Messung der Field Switch Temperatur sowie Messung von Temperatur (ext. Ex i Pt100) und Feuchte im Feldgehäuse.
Offen für Neues und Bewährtes
Ethernet-APL ist nicht nur für Neuanalagen mit Ethernet-Infrastruktur die ideale Lösung. Auch Bestandsinstallationen profitieren davon, speziell in Kombination mit den R. STAHL Ethernet-APL Field Switches, die einen integrierten „Übersetzer“ für PROFIBUS PA Geräte enthalten. Und bei klassischen 4…20 mA Installationen steht unser Ethernet-fähiges Remote I/O System IS1+ für Zone 1 und Zone 2 zur Verfügung.
- Unterstützung aller Industrial Ethernet Protokolle wie PROFINET, EtherNet/IP, HART-IP und OPC UA.
- Betrieb von PROFIBUS PA Feldgeräten am Field Switch über integrierten PA-Proxy.
- Mischbetrieb von PROFIBUS PA und „PROFINET über APL“-Geräten am Field Switch.
- Unterstützung des PA-Profils 3.02 und 4 sowie herstellerspezifischer GSD.
- Remote I/O IS1+ für Zone 1 und Zone 2 bringt auch die 4…20 mA/HART Basis in das Ethernet.
