Disj.diff./protection de ligne Disjoncteur différentiel avec protection intégrée contre la surtension - 317451

Disjoncteur différentiel avec déclencheur à maximum de courant série 8530
Nº d'art.: 317451

Type du produit: 8530/1-RCBO-STAA101N-30-C6-300-3
Courant de défaut assigné: 0.03 A
Température ambiante maximum: +55°C
Courant de service assigné: 6 A
Pouvoir de coupure assigné: 10 kA
Température ambiante minimum: -25°C
Filtre zone: Zone 1 | 2 G | Gb / Zone 2 | 3 G | Gc

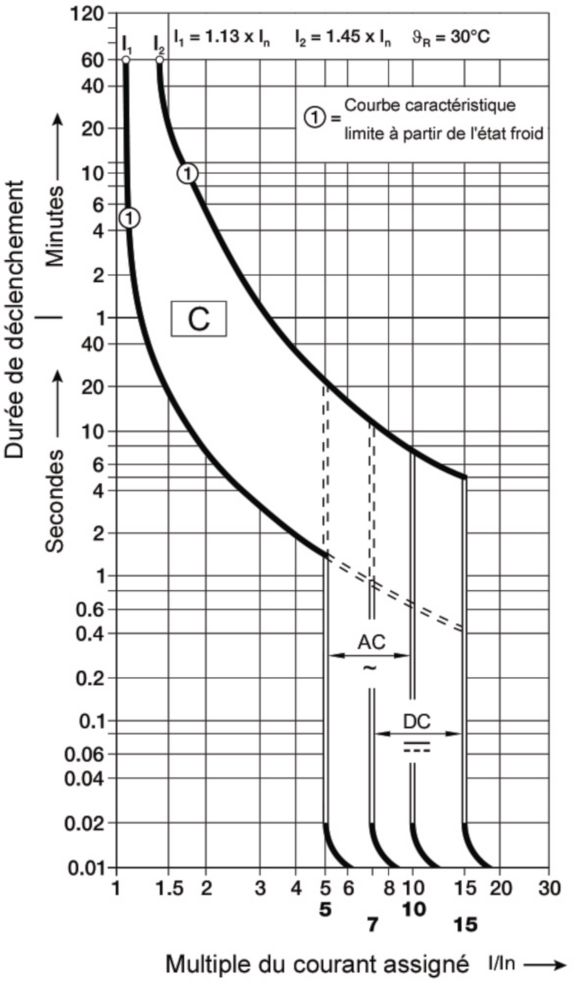

Caractéristique de déclenchement: C
Pays d'origine: DE
Plus d'information

Caractéristiques techniques

Généralités

MY R. STAHL 8530C
Variante de produit avec contacts auxiliaires
Type du produit 8530/1-RCBO-STAA101N-30-C6-300-3
Points Marquants Surveillance du courant différentiel résiduel et déclenchement en cas de surintensité et de court-circuit
Combinaison d'un disjoncteur différentiel et d'un disjoncteur de protection de ligne : gain de place, réduction des travaux d'installation
Contrôle fonctionnel sûr via un bouton de test intégré
Utilisation possible à l'échelle mondiale grâce aux homologations internationales
Remplacement facile ou extension de votre système grâce à la conception modulaire des disjoncteurs
Montage simple par encliquetage sur un support rail DIN dans des boîtiers Ex e
Protection par cadenas empêchant toute remise en marche pendant les opérations de maintenance
Levier de commande ergonomique pour une mise en marche et un arrêt en toute sécurité
Description fonctionnelle La combinaison disjoncteur de protection de ligne/différentiel de la série 8530 de R. STAHL est à la fois un disjoncteur différentiel et un disjoncteur de protection de ligne :Il surveille les courants différentiels résiduels et se déclenche en cas de courants différentiels résiduels trop importants. De plus, il protège contre les surintensités, coupe les courts-circuits jusqu'à 10 kA et protège ainsi les lignes de vos systèmes en cas de défaut à la terre, de surcharge et de court-circuit. Son excellente limitation de courant réduit la charge de ligne en cas de court-circuit. Les variantes A, AS, AP-R, B, BS, B+ et F ainsi qu'une version A110V sont disponibles comme type de déclenchement à courant différentiel résiduel.

Protection contre les explosions

Caractéristiques électriques

Conditions ambiantes

Caractéristiques mécaniques

Montage / Installation

Données commerciales
