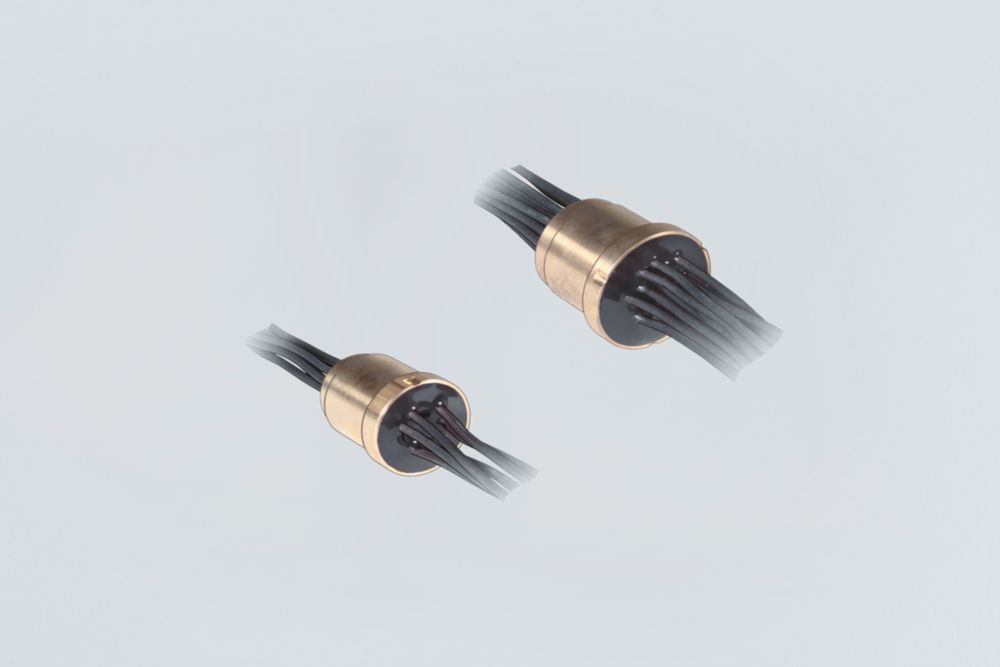

Traversées de cloison série 8174/1 + /2
Nº d'art.:
139823
Type du produit:
8174/204-2101-33
Tension assignée d’emploi AC:
750 V
Certificats:
ATEX (PTB), Chine (CQST), IECEx (PTB)
Longueur de câble Ex d:
1300 mm
Longueur de câble Ex e:
1300 mm
Section de conducteur minimum:
0.75 mm²
Nombre de conducteurs:
21
Taille de filetage:
M48
Couleur duu conducteur:
noir
Pays d'origine:
DE
Sur demande
Caractéristiques techniques
Généralités
| MY R. STAHL | 8174A |
| Variante de produit | 8174/2 Traversée de câble à fils (enfichable) |
| Type du produit | 8174/204-2101-33 |
| Points Marquants | Alimentation électrique dans le boîtier Ex d1 à 72 fils regroupés dans une traversée de conducteurVersions : vissable, enfichablePour tensions jusqu'à max. 1000 VPour les sections de conducteur jusqu'à 70 mm² |
| Description fonctionnelle | Les traversées de cloison sont utilisées pour le raccordement de conducteurs entre les boîtiers du mode de protection « enveloppe antidéflagrante » et « Sécurité augmentée ».Les fils sont moulés dans une résine PU de haute qualité résistant aux courants de fuite, et sont par conséquent isolés de la paroi du boîtier. |
Protection contre les explosions
Caractéristiques électriques
Conditions ambiantes
Caractéristiques mécaniques
Données commerciales
