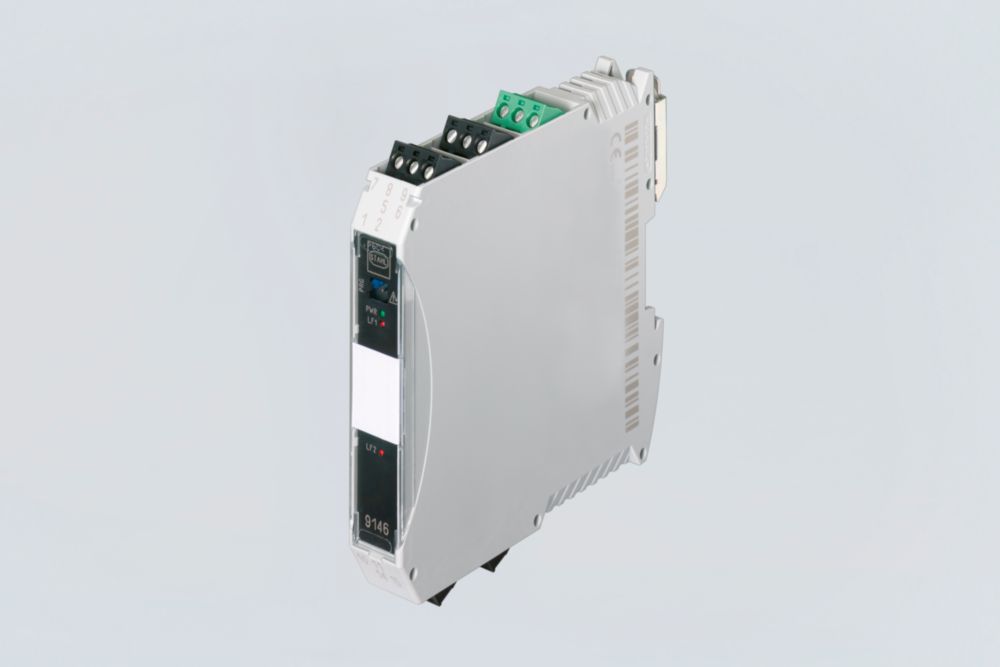

Transmetteur de fréquence série 9146
Nº d'art.:
159884
Type du produit:
9146/10-11-12k
Types de signaux:
Entrée de fréquence
Filtre zone:
(M1) / Zone 2 | 3 G | Gc
Certificats:
ATEX (BVS), Canada (FM), IECEx (BVS), Inde (Peso), États-Unis (FM)
Nombre de canaux:
1
Dimension modulaire:
17.60 mm
Type de raccordement:
Borne à ressort
Pays d'origine:
DE
Sur demande
Caractéristiques techniques
Généralités
| MY R. STAHL | 9146A |
| Type du produit | 9146/10-11-12k |
| Points Marquants | Transmetteur de fréquence Ex i compact pour le moniteur de bas régime d'arbre en zones ExOffre une variante avec évaluation des valeurs limite + conversion fréquence-courant + fonction de division d'impulsions sur une largeur de seulement 17,6 mmParamétrage simple avec le logiciel « ISpac Wizard » |
| Description fonctionnelle | Les transmetteurs de fréquence Ex i de la série 9146 surveillent la vitesse de rotation des pièces tournantes, p. ex. des ventilateurs ou des centrifugeuses, sur un ou deux canaux. La fréquence mesurée sur l'entrée de sécurité intrinsèque (entre 0,001 Hz et 20 kHz) est émise sous forme de signal normalisé 0/4 ... 20 mA ou traitée par un diviseur de fréquence. Pour les dispositifs à un canal, il est vérifié si les valeurs limite sont dépassées ou non atteintes. |
Protection contre les explosions
Données de sécurité
Caractéristiques électriques
Alimentation auxiliaire
Isolation galvanique
Entrée
Sortie
Conditions ambiantes
Caractéristiques mécaniques
Montage / Installation
Données commerciales
Téléchargements
