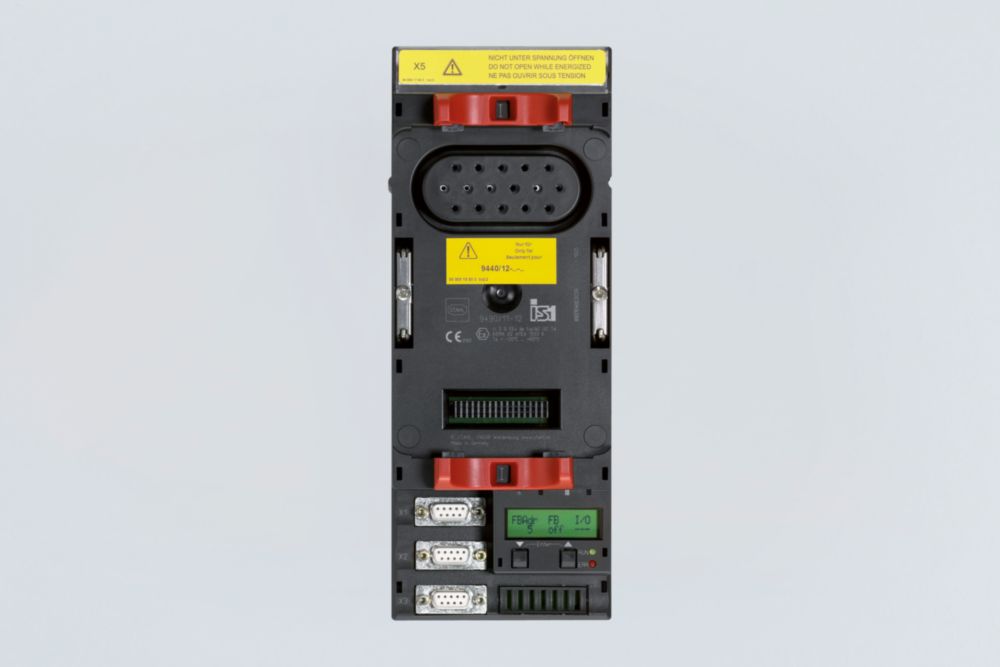

Base pour module CPU & Power série 9490
Nº d'art.:
162711
Type du produit:
9490/13-12
Description de produit:
Entrées/Sorties déportées IS1 Base pour module CPU et power pour zone 1
Filtre zone:
Zone 1 | 2 G | Gb / Zone 2 | 3 G | Gc / Zone 21 | 2 D | Db / Zone 22 | 3 D | Dc
Interface Ex zone:
1, 2, 21, 22
Certificats:
ATEX (DEK), Brésil (ULB), Chine (NEPSI), Corée (KTL), IECEx (DEK)
Homologation marine:
ABS, BVIS, EU RO MR (DNV), KR, LR
Redondance:
Redondance complète, Redondance de câbles
Tension nominale:
24 V DC, 120/230 V AC
Pays d'origine:
DE
Sur demande
Caractéristiques techniques
Généralités
| MY R. STAHL | 9490A |
| Variante de produit | Série 9490/13 - Base pour module CPU & Power |
| Type du produit | 9490/13-12 |
| Description de produit | Entrées/Sorties déportées IS1 Base pour module CPU et power pour zone 1 |
| Points Marquants | Pour une installation simple ou redondante du CPM 9440/22 en zone 1Écran LCD pour l'affichage local des données de diagnostic, des valeurs d'entrée et de sortieDesign passif, haute disponibilité |
| Description fonctionnelle | La base 9490 sert à l'installation du CPM IS1+ série 9440/22 dans la zone 1 et au raccordement du bus de terrain Ex i. Des systèmes simples et redondants sont alors possibles. La base contient un LCD pour aider lors de la mise en service et de la recherche d'erreur jusqu'au niveau des signaux. Grâce à un mécanisme innovant, le CPM peut être enfiché et débranché lors du fonctionnement dans la zone 1 (hot swap). |
| Description |
Zone 1, raccordement via connecteur précâblé, 24 V DC, 120/230 V AC |
Protection contre les explosions
Données de sécurité
Caractéristiques électriques
Alimentation auxiliaire
Isolation galvanique
Données spécifiques au dispositif
Diagnostic
Conditions ambiantes
Caractéristiques mécaniques
Montage / Installation
Données commerciales
Téléchargements
| Champ d'application | Numéro de certificat | Organisme vérificateur | Type de document | Variante de produit | Langue | |
|---|---|---|---|---|---|---|
| ATEX | 9440601020 | Déclaration de conformité UE | 9440/22 9490 |
   |
||
| ATEX | KEMA02ATEX1333X | DEK | Certificat Ex | 9490 9440/22 9440/12 |
|
|
| BRA | ULBR120355X | ULB | Certificat Ex |
 |
||
| CHN | CCC_2020322316003483 | China Compulsory Certification | 9440/22 9490 9440/12 |
 |
||
| CHN | GYJ201336X | NEPSI | Certificat Ex | 9490 9440/22 |
|
|
| IECEX | IECEXKEM080038X | DEK | Certificat Ex | 9440/12 9440/22 |
|
|
| KOR | 18KA4BO0400X | KTL | Certificat Ex | 9490 9440/22 |
 |
|
| KOR | 18KA4BO0403X | KTL | Certificat Ex | 9490 9440/22 |
|
|
| MARITIM | MRA000000U | DNV | EU RO Mutual Recognition | 9496/35 9440/22 9442/35 9469 9475/33 9470/33 9462 9477/12 9478 9185 9445/32 9496/32 9442/32 9482/32 9468/32 9477/15 9468/33 9475/32 9494 9471 9721 9470/32 RS485 9445/35 9490 9472 9482/33 9787 9440/15 |
|
|
| MARITIM | 21_2177321_PDA | ABS | Certificat immatricul. navire | 9721 9440/22 9494 RS485 9482/32 9490 9468/32 9477/15 9445/35 9462 9444/12 9442/35 9441/12 9475/33 9468/33 9477/12 9469 9478 9470/32 9482/33 9470/33 9492/12 9471 9496/35 9472 9185 9475/32 9787 9440/15 |
|
|
| MARITIM | HMB45922-AC001 | KR | Certificat immatricul. navire | 9496/35 9442/35 9469 9475/33 9470/33 8150/5 9477/12 9462 9468/32 9478 9185 9445/32 9496/32 9442/32 9440/22 9468/33 9482/32 9495 9477/15 9494 9475/32 9721 9471 RS485 9470/32 7145 9445/35 9490 9472 9482/33 9787 9440/15 |
|
|
| MARITIM | LR2349258TA | LR | Certificat immatricul. navire | 9440/22 9469 9496/35 9470/33 9442/35 9477/12 9475/33 9462 9468/32 9478 9185 9445/32 9496/32 9442/32 9482/32 9468/33 9477/15 9491 9475/32 9494 9471 9721 9470/32 RS485 9445/35 9490 9472 9482/33 9787 9440/15 |
|
|
| MARITIM | 28444B0BV | BVIS | Certificat immatricul. navire | 9470/33 9185 9477/15 9475/33 9494 9482/33 9469 9440/22 9445/35 9462 9445/32 9442/35 9442/32 9468/33 9472 9468/32 9478 9440/15 9496/32 9490 9496/35 9482/32 9721 9477/12 9787 9471 RS485 9470/32 9475/32 |
|
