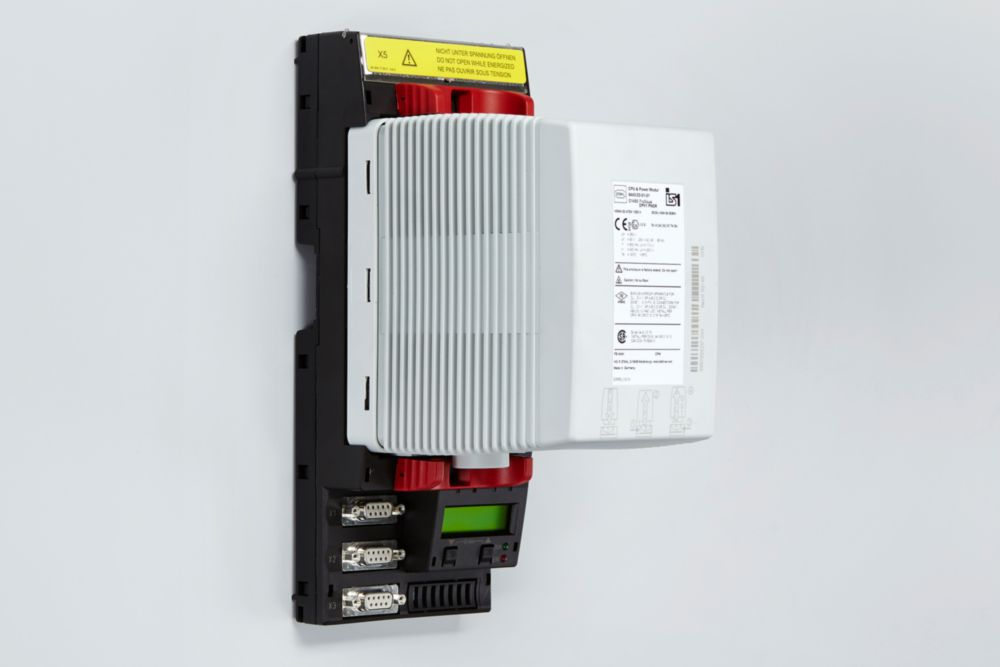

Module CPU & Power pour zone 1/div. 1 série 9440/22
Nº d'art.:
203585
Type du produit:
9440/22-01-11-C1455
Classe 1 Division / Zone:
Division 1 / Zone 1
Filtre zone:
Zone 1 | 2 G | Gb / Zone 2 | 3 G | Gc
Interface Ex zone:
0, 1, 2, 21, 22
Certificats:
ATEX (DEK), Brésil (ULB), Canada (FM), Chine (NEPSI), Corée (KTL), IECEx (DEK), États-Unis (FM)
Homologation marine:
ABS, BVIS, EU RO MR (DNV), KR, LR
Installation:
Zone 1/division 1
Protocoles:
Profibus DP V0, Profibus DP V1, Profibus DP V1 HART
Redondance:
Redondance complète, selon PNO
Tension nominale:
24 V DC
Pays d'origine:
DE
Sur demande
Caractéristiques techniques
Généralités
| MY R. STAHL | 9440A |
| Variante de produit | Module CPU et Power 20 ... 35 V DC |
| Type du produit | 9440/22-01-11-C1455 |
| Points Marquants | Convient pour Profibus DP Ex i V0/V1 HART PNO red.Prise en charge de la redondance du système et des anneaux optiquesCPM en zone 1 remplaçable sous tension (hot swap)Intégration dans des systèmes de gestion des équipements d'usine via ServiceBus et FDT/DTMAlimentation Ex i intégrée pour jusqu'à 8 modules d'E/S |
| Description fonctionnelle | Les modules CPU & Power (CPM) de la série 9440/22 pour la zone 1 servent à l'alimentation de sécurité intrinsèque de jusqu'à 8 modules E/S IS1+ et de circuits de terrain. La communication avec le système d'automatisation se fait via RS485-IS de sécurité intrinsèque avec PROFIBUS DP V0/V1 HART PNO red. Les CPM prennent en charge la redondance du système et les anneaux optiques et peuvent être changés lors du fonctionnement dans la zone 1/div. 1 (hot swap). L'intégration de la gestion des équipements a lieu via un DTM et un bus de processus ou un ServiceBus. |
Protection contre les explosions
Données de sécurité
Caractéristiques électriques
Alimentation auxiliaire
Isolation galvanique
Données spécifiques au dispositif
Diagnostic
Conditions ambiantes
Caractéristiques mécaniques
Montage / Installation
Données commerciales
Téléchargements
| Désignation | Type de document | Langue | |
|---|---|---|---|
| Entrées/Sorties déportées IS1 Module CPU et Power pour zone 1 - 9440/22-01-11-C1455 - 203585 - de ... | Fiche technique individuelle |
 |
|
| Entrées/Sorties déportées IS1 Module CPU et Power pour zone 1 - 9440/22-01-11-C1455 - 203585 - en ... | Fiche technique individuelle |
 |
|
| Entrées/Sorties déportées IS1 Module CPU et Power pour zone 1 - 9440/22-01-11-C1455 - 203585 - es ... | Fiche technique individuelle |
 |
|
| Entrées/Sorties déportées IS1 Module CPU et Power pour zone 1 - 9440/22-01-11-C1455 - 203585 - fr ... | Fiche technique individuelle |
 |
|
| Module CPU & Power pour zone 1/div. 1 - I.S. - 9440/22 - de-DE | Vue d'ensemble des produits |
|
|
| Module CPU & Power pour zone 1/div. 1 - I.S. - 9440/22 - en-GB | Vue d'ensemble des produits |
|
|
| Module CPU & Power pour zone 1/div. 1 - I.S. - 9440/22 - en-US | Vue d'ensemble des produits |
  |
|
| Module CPU & Power pour zone 1/div. 1 - I.S. - 9440/22 - fr-FR | Vue d'ensemble des produits |
|
|
| Module CPU & Power pour zone 1/div. 1 - I.S. - 9440/22 - zh-CN | Vue d'ensemble des produits |
 |
