La centrifugeuse qui aime voyager

Une centrifugeuse dans le container

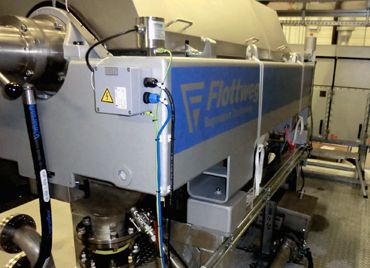

La société bavaroise, Flottweg SE, est l'un des fabricants leaders de décanteurs, séparateurs, filtres à bande et autres systèmes permettant de séparer les fluides de processus en leurs composants solides et liquides. L'entreprise a développé pour ces nombreux clients en Russie une centrifugeuse type pouvant être transportée dans un container de 40 pieds à différents endroits et mise en service rapidement afin de tester le processus de décomposition. Si les séries d'essai sont réussies, le passage à un système plus grand et fixe pour l'exploitation à plein temps peut être décidé. La centrifugeuse type voyage alors au prochain lieu.

Sa construction transportable et certaines exigences fonctionnelles entraînent toutefois des conditions particulières pour le dimensionnement de la technique de commande correspondante – surtout au vu de la protection nécessaire contre les explosions. Pour venir à bout des défis concrets, Flottweg s'est adressé à R. STAHL. Les deux entreprises collaborent depuis de nombreuses années et ont déjà élaboré des constructions spéciales ensemble, destinées à des cas d'application bien particuliers. Le fondement à cela est surtout la vaste gamme de produits et de technologies proposée par R. STAHL, qui couvre entièrement tous les types de protection contre les explosions.

Autonome pour une mise en service rapide

Sur un système comme cette centrifugeuse type, la conception adéquate de la technique de commande, de l'électronique de puissance et des autres composants demande une grande expérience dans le domaine de la protection contre les explosions et un grand soin pour l'implémentation. Un restriction déterminante du système mobile d'essais était de dimensionner de manière indépendante cette infrastructure. Comme solution clé en mains, elle devait être, immédiatement si possible, mise à disposition et opérationnelle avec l'activation de l'alimentation.

Cela signifiait :

• qu'il fallait clairement éviter un travail important d'installation pour l'alimentation en agents auxiliaires requis sur place.
• que la commande électrique devait être un élément intégral du système complet et être la plus compacte possible.
• que le système devait en même temps pouvoir offrir le débit de produits le plus élevé possible. Les puissances d'entraînement correspondantes étaient alors requises.
• que le design antidéflagrant du coffret devait assurer l'évacuation de dissipations considérables.

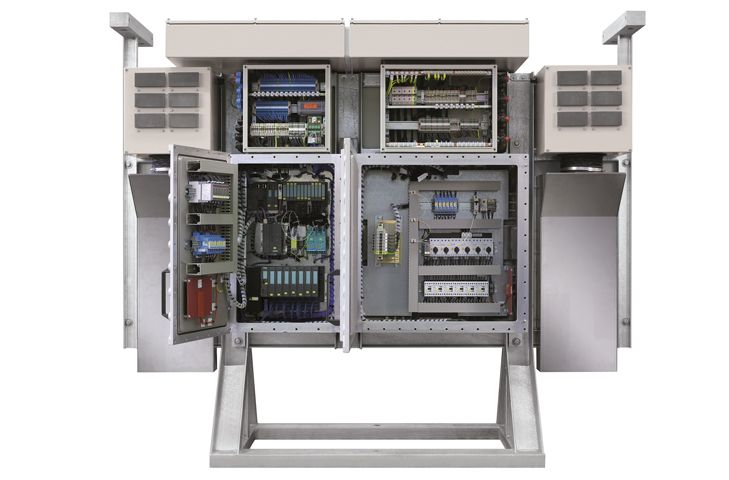

Double degré de protection Ex de

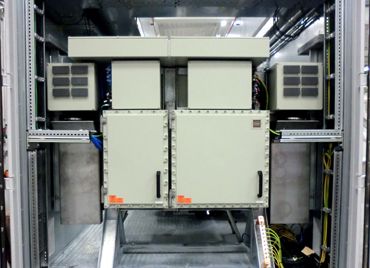

La technique de commande et l'électrique de puissance sont logés dans une combinaison de coffrets CUBEx se basant sur le mode de protection enveloppe antidéflagrante (Ex d). La construction comprend en outre un coffret de logement de raccordement protégé au moyen du mode de protection sécurité augmentée (Ex e). Premièrement, les coffrets offrent dans la classe de protection IP66 une protection de base contre la pénétration de gaz. Deuxièmement, la construction conforme au mode de protection Ex d signifie que, dans le cas d'une éventuelle explosion d'un mélange à l'intérieur, le coffret résiste à la pression générée. La chambre de pression reste alors intacte vers l'extérieur en cas de sinistre et empêche que l'explosion ne s'étende à l'atmosphère environnante et ne puisse se propager. Avec le mode de protection Ex e, des mesures contre la formation électrique ou mécanique d'étincelles ont été en outre prises dans la chambre de connexion.

Refroidisseur d'ailes

Les températures critiques ne sont pas non plus atteintes sur l'ensemble du coffret : les ailes latérales du système de commande dans lesquelles les composants puissants d'entraînement ont été installés, ont été équipées par R. STAHL de plaques de refroidissement externes. La chaleur dissipée qui se forme est dirigée vers cette surface suffisamment grande par une technique spéciale de traversée.

La série CUBEx permet de configurer les coffrets avec quasiment toutes les formes géométriques et dimensions au choix. Les coffrets peuvent être équipés sur jusqu'à trois niveaux de montage, ce qui permet d'utiliser de manière optimale chaque chambre de pression individuelle. Dans notre propre système de revêtement en poudre, les armoires peuvent être en outre dotées d'une surface adaptée au lieu d'utilisation. Les éléments de commande et d'affichage peuvent être directement montés dans les couvercles si nécessaire. Pour avoir une bonne vue dégagée des installations à l'intérieur, il est possible d'intégrer des regards dans les couvercles ou dans les parois latérales.

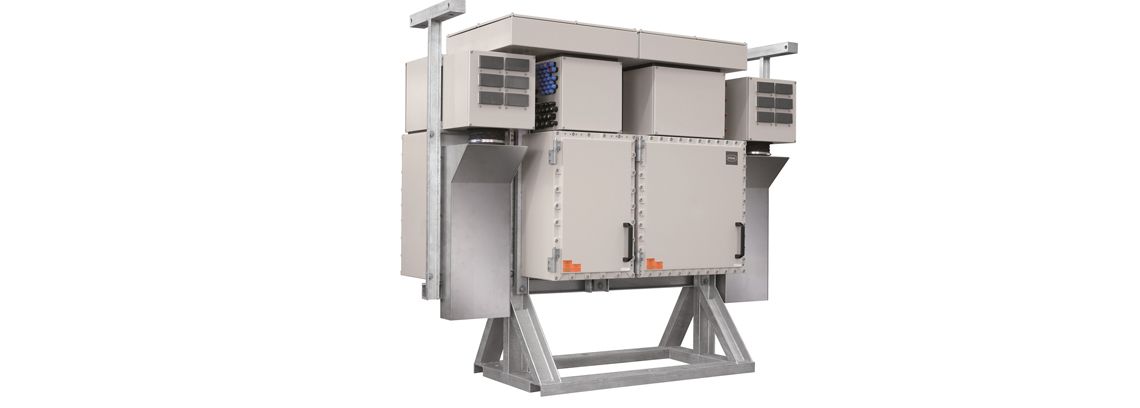

Pack de commande antidéflagrant pour la centrifugeuse mobile

• La gamme flexible de coffrets CUBEx et la compétence en matière de combinaison des modes de protection Ex d et Ex e ont permis à R. STAHL de configurer un système de commande correspondant parfaitement au système de centrifugeuse transportable.
• Malgré les composants puissants, la protection contre les explosions est assurée pour l'évacuation effective de la chaleur dissipée massive.
• La construction compacte et une intégration étroite de la commande dans le système profitent à la mobilité.
• En outre, la centrifugeuse type peut être mise en service à différents endroits avec des préparations minimales selon le principe du Plug and Play, puisque le système complet a seulement besoin d'une alimentation en énergie et pas d'agents auxiliaires.
