FI/LS Interruttore differenziale con protezione da sovrascrittrura integrata - 299451

Interruttore differenziale con sganciatore di massima corrente serie 8530
Cod. art.: 299451

Tipo di prodotto: 8530/1-RCBO-STAA101N-300-C16-300-3
Corrente differenziale nominale: 0.30 A
Temperatura ambiente massima: +55°C
Corrente nominale di esercizio: 16 A
Potere nominale di apertura: 10 kA
Temperatura ambiente minima: -25°C
Filtro zona: Zone 1 | 2 G | Gb / Zone 2 | 3 G | Gc

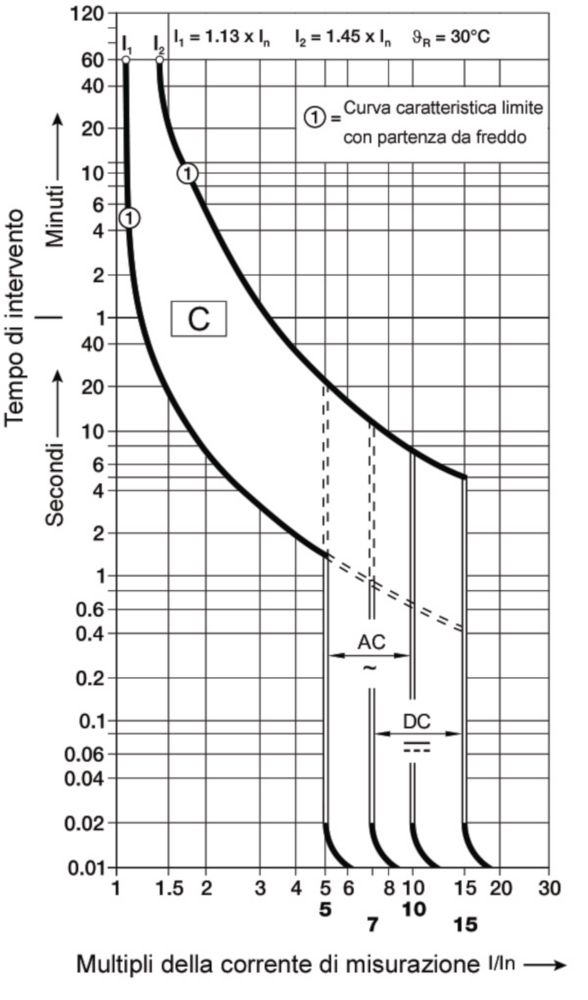

Curva caratteristica d'intervento: C
Produttore Tipo: DE
Ulteriori informazioni

Dati tecnici

Generale

MY R. STAHL 8530C
Variante di prodotto con contatti ausiliari
Tipo di prodotto 8530/1-RCBO-STAA101N-300-C16-300-3
Highlight Monitoraggio delle correnti differenziali e intervento in caso di sovraccarico o corto-circuito
Combinazione di interruttore differenziale e interruttore protezione linea: salva spazio e semplifica il montaggio
Collaudo funzionale mediante tasto di collaudo integrato
Possibilità di impiego in tutto il mondo grazie alle omologazioni internazionali
Facilità di sostituzione o estensione degli impianti grazie al design modulare degli interruttori di protezione
Facile montaggio a scatto su guida di supporto in custodie Ex e
Protezione contro la riaccensione durante la manutenzione mediante lucchetti
Leva di azionamento ergonomica a garanzia della sicurezza dell'accensione e dello spegnimento
Descrizione della funzione L'interruttore RCBO della serie 8530 di R. STAHL è un interruttore differenziale e un interruttore protezione linea in uno:monitora le correnti differenziali ed effettua lo sganciamento in presenza di correnti differenziali troppo grandi. Inoltre, protegge contro le sovracorrenti, esegue lo spegnimento in caso di corto-circuiti fino a 10 kA e protegge i conduttori del sistema in caso di guasto a terra, sovraccarico e corto-circuito. Il suo eccezionale limitatore di corrente riduce il carico sulla linea in caso di corto circuito. Sono disponibili i tipi di intervento della corrente differenziale nelle varianti A, AS, AP-R, B, BS, B+ e F, nonché la versione A110V.

Protezione dalle esplosioni

Dati elettrici

Condizioni ambientali

Dati meccanici

Installazione di montaggio

Dati commerciali
