Le centrifughe prendono il via
CENTRIFUGHE TRASPORTABILI A FORMA DI CONTAINER
L'estrazione e la lavorazione dei prodotti derivati dal petrolio richiedono notevoli investimenti in impianti di separazione solido-liquido. Solo una serie di tentativi preliminari, sufficientemente sicuri, può comprovare se un procedimento ideato funziona effettivamente e se fornisce la quantità desiderata. Per consentire procedimenti di prova economicamente vantaggiosi, un costruttore di impianti tedesco ha sviluppato una centrifuga trasportabile a forma di container. Gli armadi di distribuzione e comando di questo sistema sono stati costruiti da R. STAHL in base alle speciali esigenze dell'ambito di utilizzo.

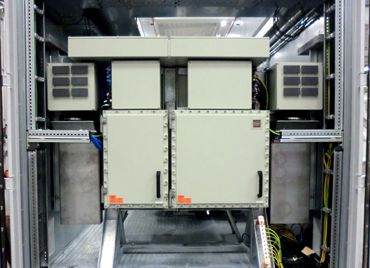

Centrifuga in container
L'azienda bavarese Flottweg SE è uno dei produttori leader di decanter, separatori, presse a nastro e altri impianti, con cui i materiali di processo vengono separati in componenti solidi e liquidi. Per la sua vasta clientela in Russia, l'azienda ha sviluppato una centrifuga modello, che può essere trasportata in diversi siti operativi in un container di 12 metri circa e può essere rapidamente messa in funzione per testare il processo di disgregazione. Se la serie di prove dà risultato positivo, si può passare a un impianto fisso di dimensioni più grandi per il funzionamento a pieno ritmo. La centrifuga modello viene quindi trasportata nel successivo luogo di installazione.
La struttura trasportabile e determinati requisiti funzionali comportano tuttavia particolari condizioni per la progettazione della relativa tecnologia di comando, soprattutto per quanto riguarda la necessaria protezione antideflagrante. Per superare le sfide concrete, Flottweg si è rivolto a R. STAHL. Le due aziende vantano una lunga e comprovata collaborazione da cui sono nate, tra l'altro, strutture speciali progettate in comune per casi applicativi inusuali. Alla base di questi successi vi è l'amplissimo portafoglio di prodotti e tecnologie di R. STAHL che copre, senza carenze, tutte le tipologie di protezione antideflagrante.
Funzionamento autonomo per una rapida messa in funzione
In un sistema come quello della centrifuga modello, l'adeguata progettazione della tecnologia di comando dell'elettronica di potenza e dei restanti componenti richiede una vasta esperienza nel settore della protezione antideflagrante e grande attenzione nell'implementazione. Una specifica determinante dell'impianto di prova portatile era quella di rendere questa infrastruttura indipendente. La soluzione finale doveva essere subito pronta per il funzionamento una volta allacciata all'alimentazione elettrica.
Ciò significava che:
- Occorreva evitare assolutamente uno sforzo costante ad ogni l'installazione, per garantire l'alimentazione dei mezzi operativi necessari.
- Il controllo elettrico doveva essere parte integrante dell'impianto generale e avere possibilmente una struttura compatta.
- L'impianto doveva fornire al contempo volumi produttivi il più elevati possibile. A tale scopo era necessario un azionamento altamente performante.
- Il design antideflagrante della custodia doveva garantire l'eliminazione della considerevole potenza dissipata.
Doppio modo di protezione Ex de

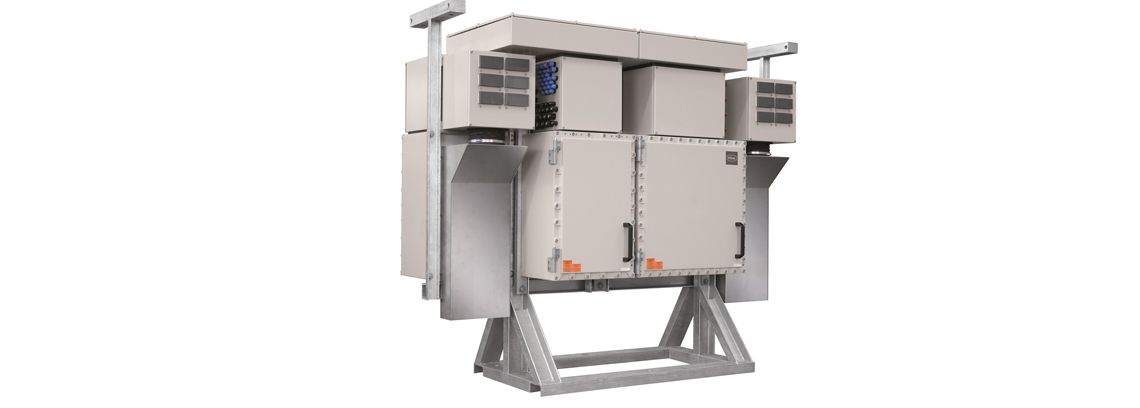

La tecnologia di controllo e l'elettronica di potenza sono installate in una combinazione di custodie CUBEx che si basano sul modo di protezione con custodia a prova di esplosione (Ex d). Fanno parte della struttura alloggiamenti dei vani di collegamento protetti con il modo di protezione a sicurezza aumentata (Ex e). Innanzitutto le custodie nella classe IP66 offrono una protezione di base contro l'infiltrazione di gas. In secondo luogo, la costruzione conforme al modo di protezione Ex d, significa che le custodie resistono alla pressione provocata da un'eventuale esplosione di una miscela all'interno. L'esterno della cosiddetta camera ignifuga rimane intatto anche nei casi più gravi, impedendo così che l'esplosione si propaghi all'atmosfera circostante, creando una reazione a catena. Con il modo di protezione Ex e occorre prendere misure supplementari per i vani di collegamento, atte a impedire la generazione elettrica o meccanica di scintille.

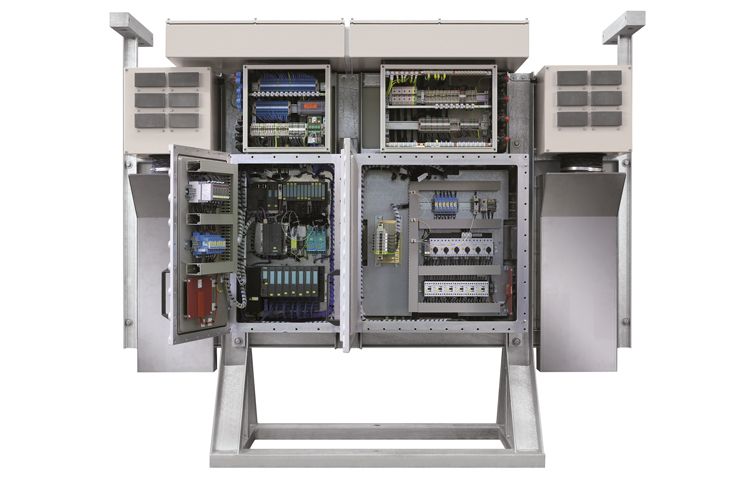

Radiatori nelle ali dell'impianto
Sull'intera custodia non vengono mai raggiunte temperature critiche, poiché R. STAHL ha equipaggiato le ali laterali dell'impianto di controllo, in cui si trovano i componenti di azionamento ad alte prestazioni, con piastre di raffreddamento esterne. Grazie a una speciale tecnologia, il calore generato viene dissipato su questa superficie appositamente progettata per questo scopo.
La serie CUBEx consente di realizzare configurazioni di custodie di quasi tutte le forme geometriche e dimensioni. Per consentire un'ampia visuale libera sui componenti interni, è possibile installare vetri di ispezione nel coperchio o nelle pareti laterali.
Pacchetto di controllo con protezione antideflagrante per centrifughe trasportabili
- La gamma versatile di custodie CUBEx e le competenze nella combinazione dei modi di protezione Ex d ed Ex e ha permesso a R. STAHL di realizzare un impianto di controllo appositamente dimensionato per il sistema di centrifugazione trasportabile.
- È stata inoltre garantita una protezione antideflagrante sicura grazie all'efficace sistema di dissipazione dell'elevato calore emesso dai componenti integrati ad elevate prestazioni.
- La struttura compatta e la precisa integrazione del controllo nell'impianto generale ne agevolano la mobilità.
- Inoltre, grazie al principio plug & play, per mettere in funzione la centrifuga modello nei vari siti operativi bastano poche operazioni preliminari, dato che l'intero impianto dispone di un'alimentazione autonoma e non richiede altri allacciamenti speciali.
