Von Indoor
zu Outdoor
HMIs für
alle Bereiche
Von Indoor zu Outdoor - HMI Lösungen für alle Bereiche

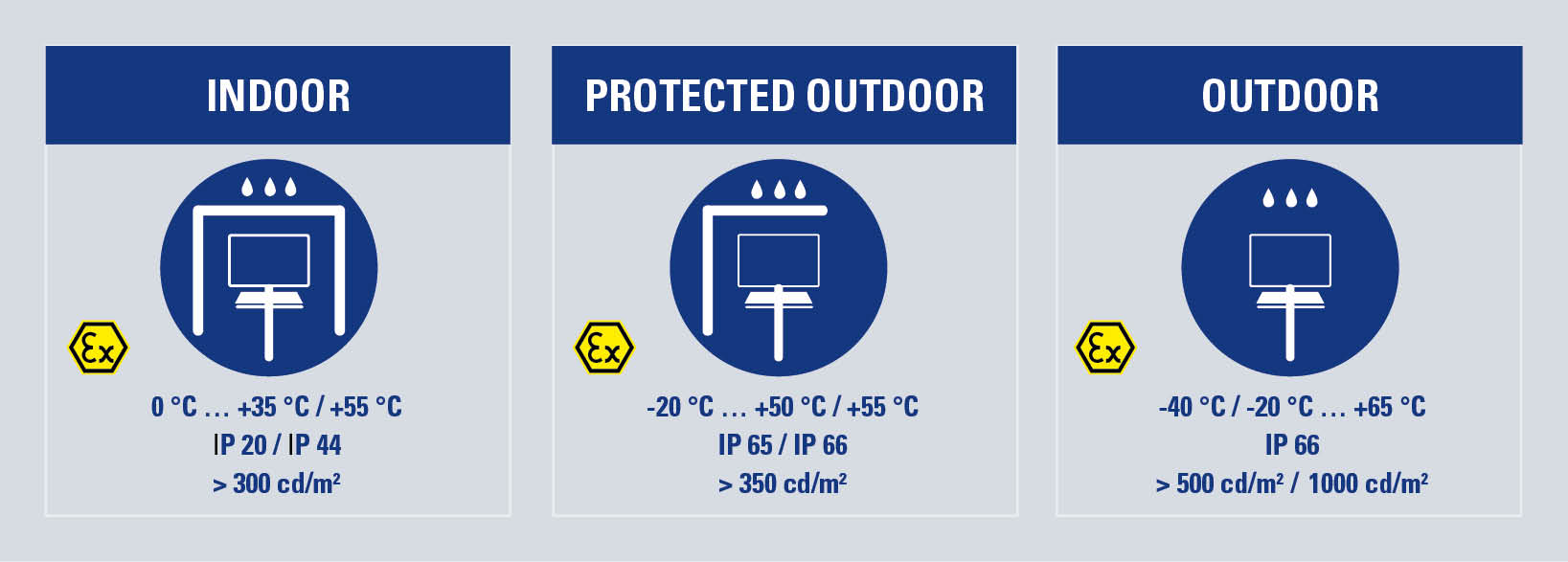

Um in jedem Umgebungsbereich ein optimal funktionierendes HMIs 24/7 verfügbar zu haben, wurden R. STAHL HMIs für die Bereiche INDOOR, PROTECTED OUTDOOR und OUTDOOR unterschiedlich konstruiert, den jeder Bereich hat andere Anforderungen an HMIs.
HMIs für Indoor

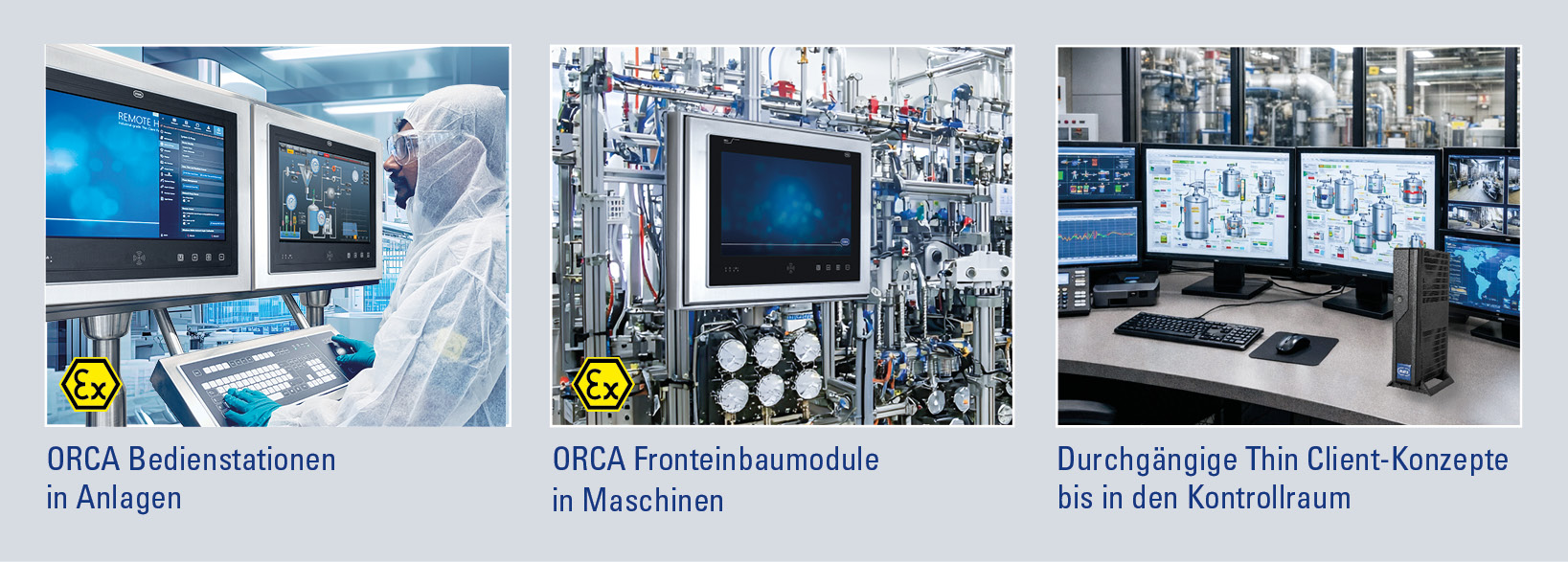

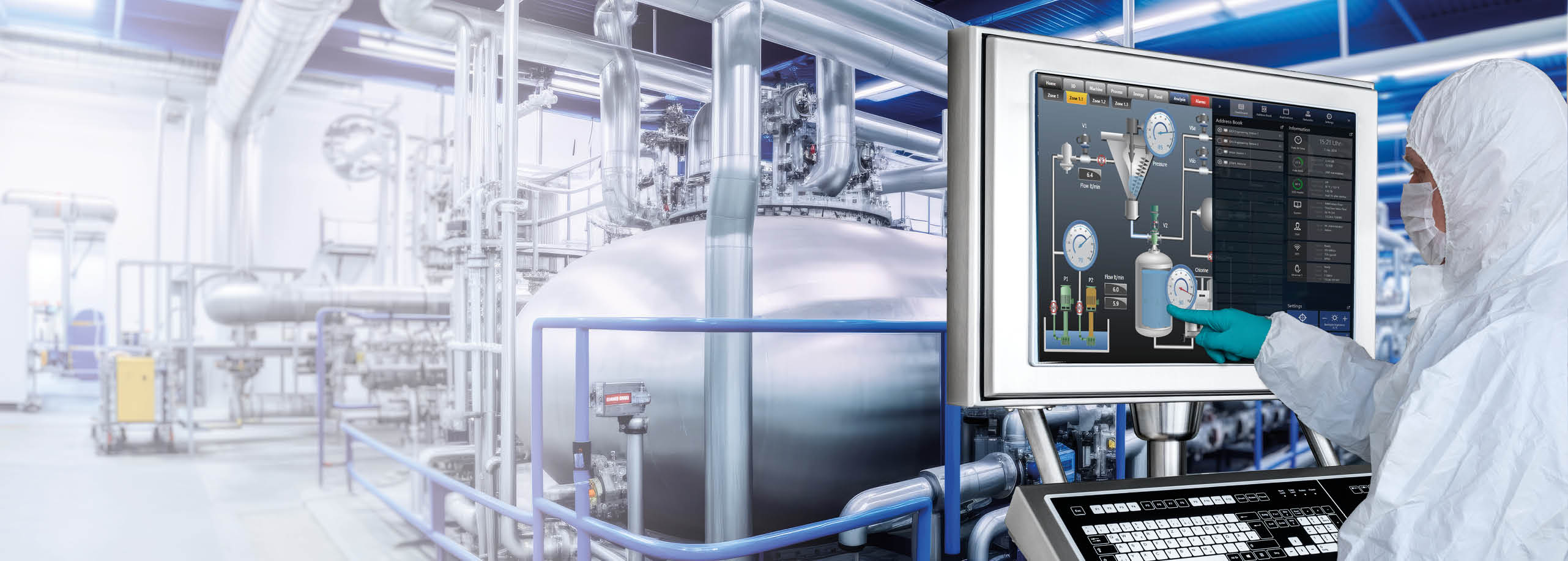

Unsere ORCA-HMIs werden typischerweise in pharmazeutischen und chemischen Produktionsstätten wie Abfüllbereiche und Reinräume eingesetzt. Sie wurden für den Einsatz in diesen kontrollierten Umgebungen hinsichtlich Temperatur, Luftfeuchtigkeit und Reinlichkeit entwickelt. Die ORCA-HMIs funktionieren problemlos unter den typischen Bedingungen, sie sind ausgestattet mit Industrie-Displays und haben durchgehend glatte, reinigungsfreundliche Oberflächen. Die HMIs sind lüfterlos und haben keine Partikelemissionen – ihr Fokus liegt der Einhaltung der GMP-Richtlinien, auf optimaler Ergonomie und Bedienkomfort. Zur Abrundung und Verwendung der Remote HMI-Firmware bietet R. STAHL Box-Thin-Clients für Kontrollräume und Büros an.
HMIs für Protected Outdoor

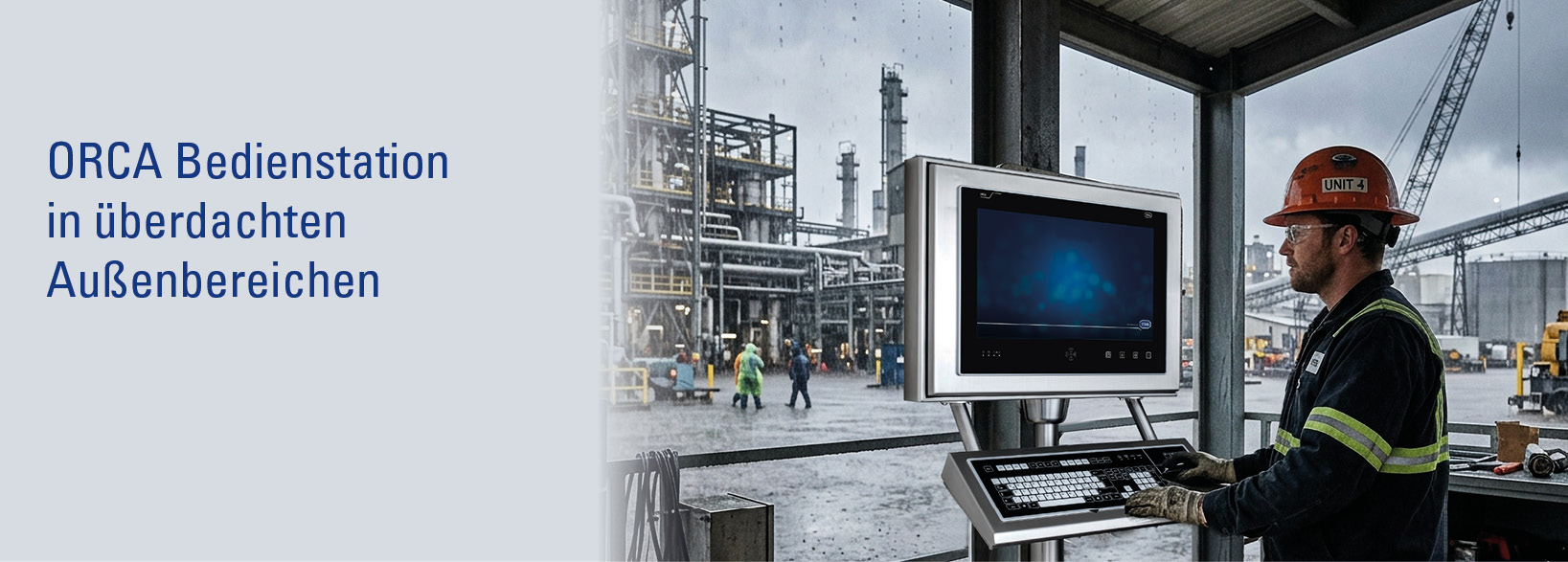

Typische Einsatzbereiche für PROTECTED OUTDOOR-HMIS sind überdachte Außenbereiche, teilgeschützte Anlagen, Laderampen und Unterstände. Diese ORCA HMIs haben einen erweiterten Temperaturbereich von (-20 …+ 55 °C), einen erhöhten IP-Schutz (IP66) und eine höhere UV-Beständigkeit als typische Indoor-HMIs. Sie sind mechanisch stabil, geschützt gegen normale Vibrationen / Feuchten und bieten einen Korrosionsschutz für chemischen Anlagen.
HMIs FÜR OUTDOOR & EXTREME UMGEBUNGEN

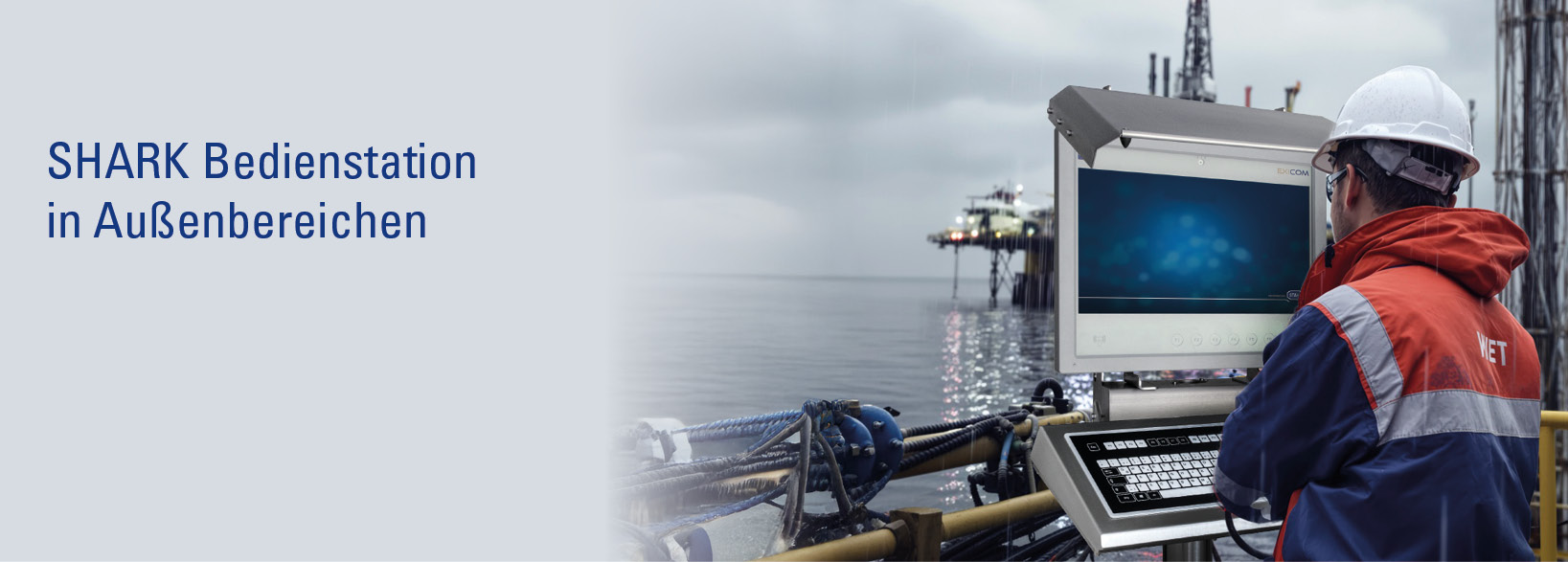

OUTDOOR-HMIs wurden für Offshore-Plattformen, Wüstenregionen, arktische Kälteregionen als auch Chemieparks, Tankläger und Raffinieren entwickelt. Als „rugged HMIs“ sind die SHARK HMIs maximal robust, geschützt nach IP66 / Nema 3X/4X. SHARK HMIs sind UV- sowie salznebelbeständig und in Temperaturbereichen von -40 °C bis +65 °C einsetzbar. Die Displays sind selbst bei direkter Sonneneinstrahlung ablesbar und haben eine hohe Vibrations- und Schockbeständigkeit (z. B. für den Einsatz auf Bohrinseln).

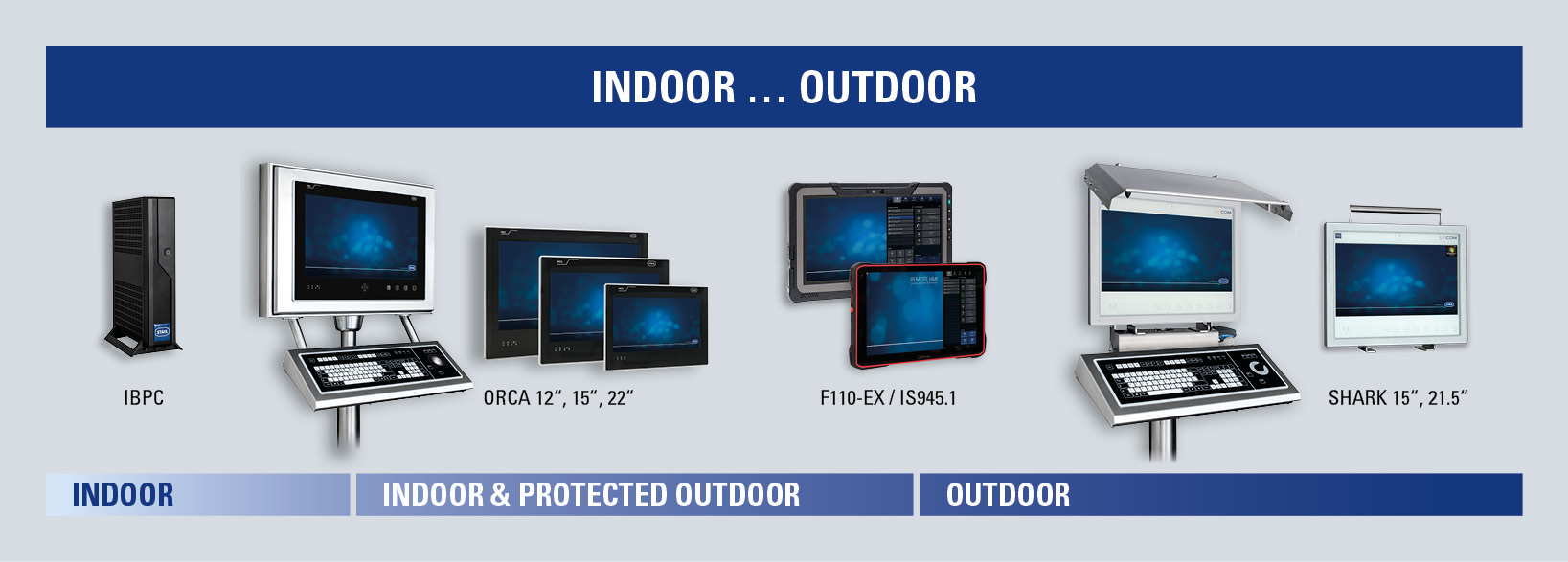

HMIs UND MOBILE GERÄTE IM ÜBERBLICK
Für jeden Umgebungsbereich haben wir entsprechende HMIs und mobile Gerätefamilien, damit vor Ort immer das bestmögliche HMI / Tablet zum Einsatz kommt. Aufbauend auf diesen Produktfamilien konzipieren wir auch komplette Lösungen mit HMIs, Tablets, Smartphones, WiFi für alle relevanten Ex-Bereiche. Mehr Informationen? sales.dehm@r-stahl.com
| IBPC | ORCA | ORCA | ORCA | IS945 | F110 | SHARK | SHARK | |
| 12" | 15" | 22" | 10,1" | 11,6" | 15" | 21,5" | ||
| Temperature | 0…+35°C | -20…+55°C | = | = | -22…+55°C | -21…+60°C | -40...+65°C | -40...+65°C |
| IP/NEMA | IP20 | IP65/66 | = | = | IP68 | IP66 | IP66/NEMA 3X/4X | IP66/NEMA 3X/4X |
| Vibration | 5-13.2 Hz: +_1mm, 13.2 - 100 Hz: +_0.7 g | = | = | vibration resistant | vibration resistant (1.2m (4t) falltest) | |||
| Shock | 15g. 11ms | = | = | MIL-STD- 80H | MIL-STD- 80H | 18 shocks, 25g, 6ms | = | |
| EMV | A | = | = | B (not with RFID) | B (not with RFID) | |||
| Display Brightness | 500 cd/m2 | 450 cd/m2 | 350 cd/m2 | 1200 cd/m2 | 1200 cd/m2 | 1000 cd/m2 | 1001 cd/m2 | |
| Certifications | USA (NEC / FCC), Canada (CE-Code / ICES), EU (CE / ATEX), Japan (JPNEx), Australia (RCM), Global (IECEx), India (BIS / PESO), Korea (KCC KCS) | = | = | USA (NEC / FCC), Canada (CE-Code / ICES), EU (CE / ATEX), Japan (JPNEx), Australia (RCM), Global (IECEx), India (BIS / PESO), Korea (KCC KCS) | = | |||
| Marine Certifications | DNV, ABS | = | = | DNV, ABS | = | |||
| Corrosion Resistance | Saltwater, Corrosive, gases ISA-S71.04-1985, servtiy G3 | Saltwater, Corrosive, gases ISA-S71.04-1985, servtiy G3 | = |

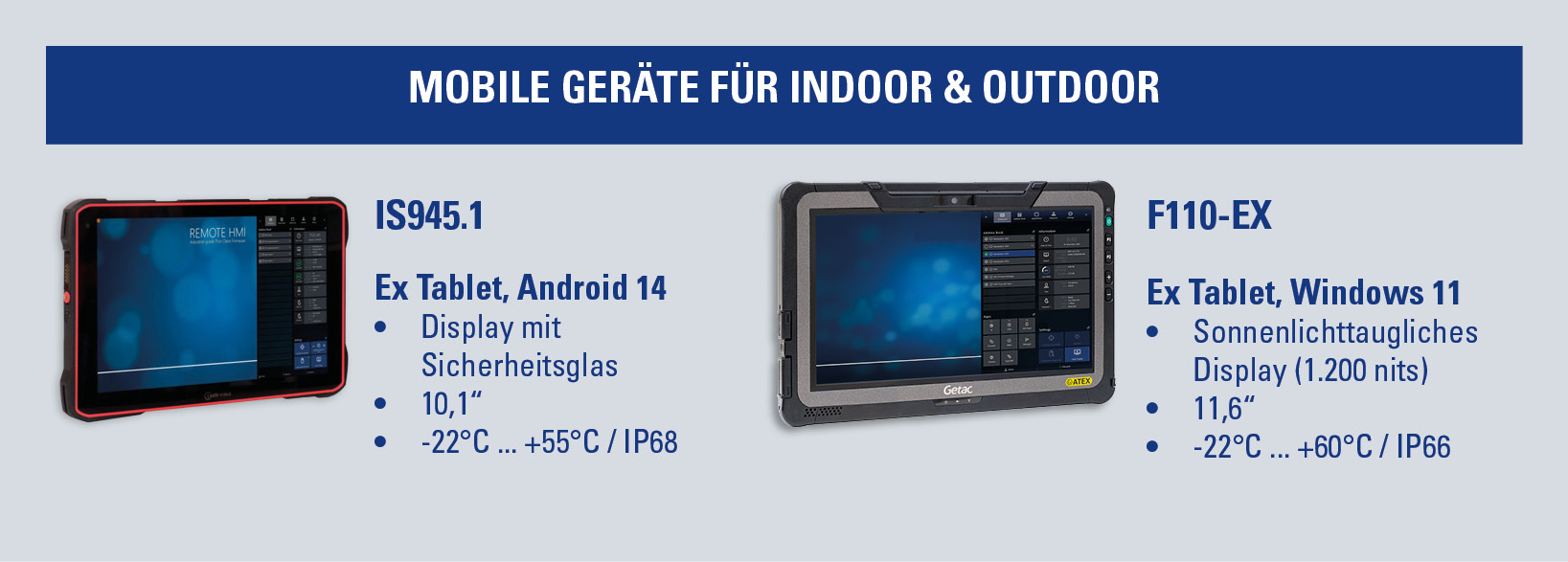

MOBILE GERÄTE MIT ANDROID ODER WINDOWS?
Für jeden Umgebungsbereich haben wir entsprechende HMIs und mobile Gerätefamilien, damit vor Ort immer das bestmögliche HMI / Tablet zum Einsatz kommt. Aufbauend auf diesen Produktfamilien konzipieren wir auch komplette Lösungen mit HMIs, Tablets, Smartphones, WiFi für alle relevanten Ex-Bereiche. Mehr Informationen? sales.dehm@r-stahl.com
