Großvolumige Ex d-Gehäuse durch Druckentlastung

EXpressure-Technologie löst konventionelle Zündschutzart Ex d ab

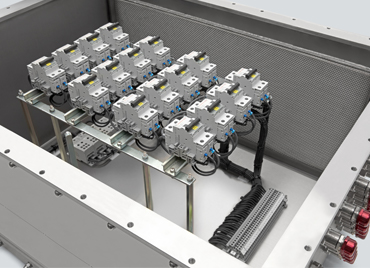

EXpressure Produktübersicht Schaltschrank R. STAHL

Die neue Technologie EXpressure von R. STAHL führt Explosionsdruck in Steuerkästen, Energieverteilungen und anderen Gehäusen über Strömungskanäle in mehrlagigen Edelstahldrahtgeweben sicher nach außen ab. Die kontrollierte Gasströmung und Wärmeabsorption durch spezielle Drahtgewebeelemente verringert den inneren Druckanstieg nach einer Explosion im Gehäuse um Größenordnungen gegenüber konventionellen Ex d-Gehäusen. Muss man in einer konventionellen druckfesten Kapselung Explosionsdruckspitzen von 7 bar bis 12 bar auffangen, beträgt der maximale Innendruck in einem EXpressure-Gehäuse deutlich weniger als 1 bar. Waren vorher Wandstärken von 10 mm bis 20 mm erforderlich, kommen wegen des signifikant reduzierten inneren Explosionsdruckes EXpressure-Gehäuse mit Wänden von ca. 3 mm aus.

EXpressure ist als „Druckfeste Kapselung Ex d“ zertifiziert und damit für die meisten Anwendungen in gasexplosionsgefährdeten Bereichen geeignet. Die neuartige Konstruktion erlaubt die einfache und schnelle Projektierung und Herstellung von explosionsgeschützten Steuerungen und Verteilungen. Anstelle wie bisher die elektrische Gesamtfunktion auf mehrere kleine und dickwandige druckfest gekapselte Gehäuse aufzuteilen, die durch aufwendige Techniken elektrisch und mechanisch miteinander verbunden werden müssen, reicht jetzt ein einziger großer druckfester Einbauraum für die gesamte Steuerung oder Verteilung aus. Dies bietet enorme Vorteile für den Anwender: Fertige Projektierungen aus dem sicheren Bereich können ohne große Modifikationen direkt für die Ex-Anwendungen übernommen werden. Die interne Verdrahtung wird übersichtlich, die Zugänglichkeit zu Inspektions- und Wartungszwecken wird drastisch verbessert. Nachträgliche Änderungen und Ergänzungen an den Steuerungen und Verteilungen sind ohne nennenswerte Umbaumaßnahmen möglich. Große Betriebsmittel wie z.B. Frequenzumrichter, die bisher überhaupt nicht oder nur mit einem hohen technischen Aufwand in Ex-Bereichen eingesetzt werden konnten, stehen nun eingekapselt in großen EXpressure- Gehäusen zur Verfügung.

Die Kompaktheit der Bauweise von EXpressure-Gehäusen macht deutlich leichtere und schlankere Lösungen möglich. Diese sorgen für Einsparungen von ca. 30-50 % beim Gewicht und 25 % bei den äußeren Abmessungen gegenüber herkömmlichen Schaltgerätekombinationen. Andererseits ist es jetzt auch möglich, druckfest gekapselte Schaltschränke mit sehr großen Abmaßen zu bauen, die aus dem sicheren Industriebereich bekannt sind. Die durchgängige Verwendung von Edelstahl sorgt für eine große Korrosionsfestigkeit. Die Druckentlastungselemente werden gegen Umgebungseinflüsse durch Berstscheiben geschützt (IP66).
