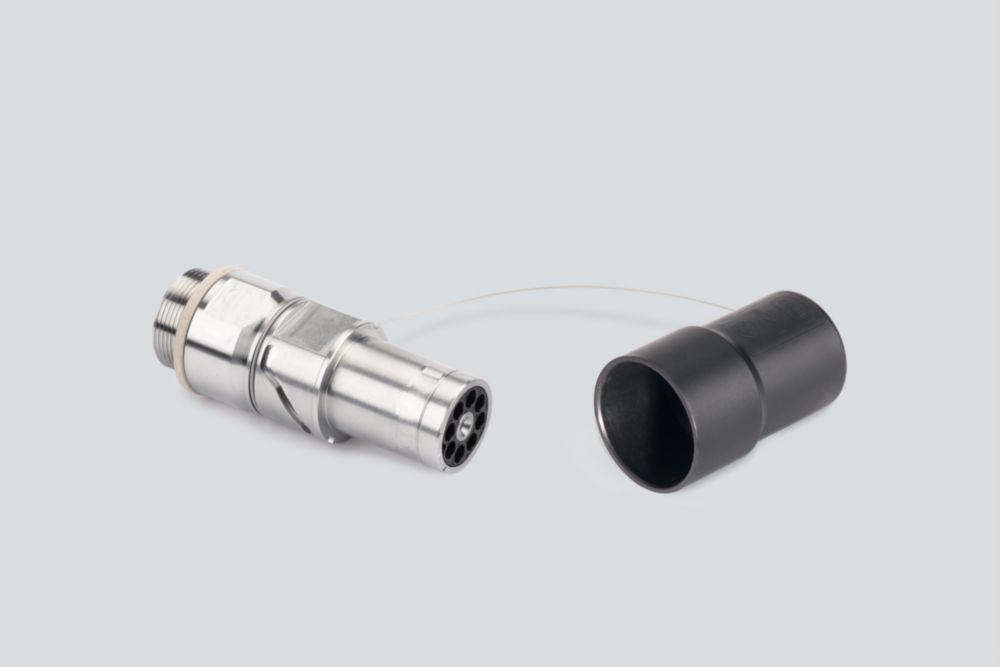

Connettore a innesto miniCON - 324648

Connettore a innesto Ex miniCON NEC / CE Code serie 8595
Cod. art.: 324648

Tipo di prodotto: 8595/1-CS2-S-S05-00E
Descrizione prodotto: Connettore a innesto miniCON
Temperatura ambiente minima: -60 °C
Temperatura ambiente massima: +75 °C
Versione: Attacco a flangia Ex e
Numero di poli: 7 P + PE / 8 P
Materiale della custodia: Acciaio inossidabile 1.4404
Tipo di contatto: Contatto femmina
Sezione di collegamento: 0.50 mm²
Attacco filettato: M32 x 1,5
Produttore Tipo: DE
Ulteriori informazioni

Dati tecnici

Generale

MY R. STAHL 8595H
Tipo di prodotto 8595/1-CS2-S-S05-00E
Descrizione prodotto Connettore a innesto miniCON
Highlight Manipolazione semplice grazie alla tecnologia Hot Swap
Versatilità di impiego grazie alla struttura modulare
Condizioni di utilizzo estreme in aree esposte a rischio esplosione
Collegamenti di dati e segnale o alimentazione di potenza affidabili
Inserimento e disinserimento semplice con l'utilizzo a una mano
Descrizione della funzione I connettori a innesto miniCON della serie 8595/1 di R. STAHL in versione fino a 8 poli con protezione antideflagrante vi offrono sempre la massima sicurezza di collegamento! I connettori a innesto realizzati in plastica pregiata e acciaio inossidabile convincono per l'eccellente affidabilità e l'estrema versatilità di impiego. Grazie alla capacità di disconnessione Hot Swap è possibile collegare e scollegare in modo sicuro e affidabile alimentazioni di tensione e di segnale a sicurezza intrinseca fino a 500 V / 8 A – senza autorizzazione per interventi sotto tensione / attestato dei vigili del fuoco.I miniCON per sezioni dei cavi da 24 AWG fino a 14 AWG (da 0,25 mm² a 2,5 mm²) possono essere impiegati per il collegamento diretto dei cavi o per l'installazione di apparecchi sotto forma di spine del dispositivo e attacchi a flangia. I nuovi connettori a innesto per aree esposte a rischio di esplosione della Classe I, II, Divisione 2 e delle Zone 1 e 21 si contraddistinguono per la struttura modulare e i componenti posizionati secondo logica per un montaggio intuitivo e veloce. L'utilizzo ad una mano brevettato consente un collegamento rapido dei connettori a innesto corrispondenti che possono essere definiti dall'installatore tramite una codifica interna per fino a tre applicazioni. All'occorrenza è disponibile anche una versione in ottone nichelato.
Descrizione Materiale della custodia: acciaio inox 1.4404
Tipo di contatto: contatto femmina
Sezione di collegamento: 0,50 mm²
Numero di poli: 7 P + PE / 8 P
Tipo di collegamento: a crimpare

Protezione dalle esplosioni

Dati elettrici

Dati specifici dell’apparecchio

Condizioni ambientali

Dati meccanici

Installazione di montaggio

Componenti

Dati commerciali
