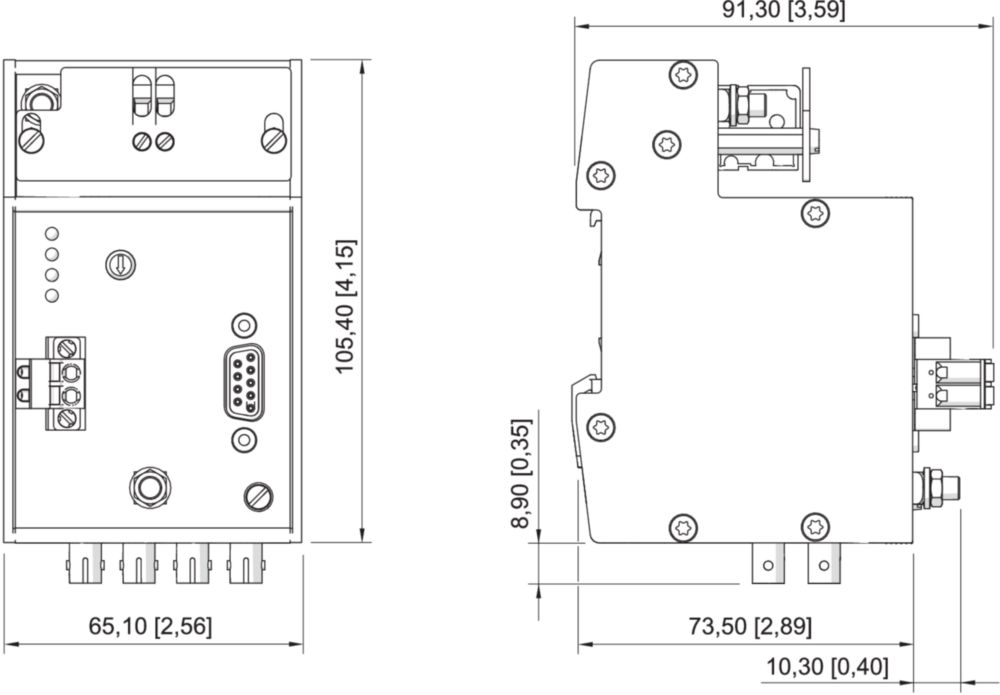

Media Converter serie 9786
Cod. art.:
308563
Tipo di prodotto:
9786/15-12
Descrizione prodotto:
Media converter
Filtro zona:
Zone 2 | 3 G | Gc / Zone 22 | 3 D | Dc
Installazione:
Zona 2 e in area sicura
Protocolli:
Modbus RTU, PROFIBUS DP, ServiceBus R.STAHL (IS1+)
Struttura della rete:
Anello, Linea, Punto a punto
ZMT01198:
Compatibilità con serie 9786
Produttore Tipo:
DE
Su richiesta
Dati tecnici
Generale
| MY R. STAHL | 9786A |
| Variante di prodotto | Media converter RS485 |
| Tipo di prodotto | 9786/15-12 |
| Highlight | Per la costruzione di strutture di rete in fibra ottica per Profibus DP e Modbus RTU in aree pericolose ExFacile installazione e manutenzione grazie all'interfaccia "Ex op is"Con funzione di diagnosi con segnalazione degli erroriParametrizzazione semplice tramite commutatore rotanteCompatibile con dispositivi della serie 9786 |
| Descrizione della funzione | I media converter della serie 9786 permettono la trasmissione di segnali Profibus DP e Modbus RTU per distanze fino a 2,5 km senza necessità di limitare il baud rate. Nell'impiego per Profibus DP questi dispositivi permettono la creazione di strutture ridondanti punto-punto, lineari o ad anello.Alle interfacce ottiche a sicurezza intrinseca "Ex op is" possono essere collegati connettori standard. I connettori a spina possono essere estratti ed inseriti durante il funzionamento. Il media converter può essere parametrizzato in modo semplice e veloce tramite il commutatore rotante. La variante 9786/12-11 può essere utilizzata nella Zona 1, la variante 9786/15-12 nella Zona 2. |
| Descrizione |
Media converter per installazione in Zona 2. Per bus di campo (Profibus DP, Modbus RTU) tramite conduttori in fibra ottica a sicurezza intrinseca "ex op is" nella Zona 1. Compatibile con dispositivi della serie 9786. Struttura punto-punto, lineare o anello ottico. Con funzione diagnostica e contatto di segnalazione guasto. Parametrizzazione semplice tramite commutatore rotante. Velocità di trasferimento dati possibile da 9,6 kbit/s a 1,5 Mbit/s. Per ulteriori informazioni, vedere la scheda tecnica dei media converter serie 9786. |
Protezione dalle esplosioni
Dati sulla sicurezza
Dati elettrici
Potenza ausiliaria
Condizioni ambientali
Dati meccanici
Installazione di montaggio
Dati commerciali
Download
| Descrizione | Tipo di documento | Lingua | |
|---|---|---|---|
| Media converter - 9786 - de-DE | Panoramica del prodotto |
 |
|
| Media converter - 9786 - en-GB | Panoramica del prodotto |
 |
|
| Media converter - 9786 - fr-FR | Panoramica del prodotto |
 |
|
| Media converter - 9786 - es-ES | Panoramica del prodotto |
 |
|
| Media converter - 9786/15-12 - 308563 - de-DE | Scheda tecnica individuale |
|
|
| Media converter - 9786/15-12 - 308563 - en-GB | Scheda tecnica individuale |
|
|
| Media converter - 9786/15-12 - 308563 - fr-FR | Scheda tecnica individuale |
|
|
| Media converter - 9786/15-12 - 308563 - es-ES | Scheda tecnica individuale |
|
